★☆★☆　オールラウンドマイクロアクロ機 Innocent EPP-cd を配布することになりました！ヽ(´ー｀)ノ　　☆★☆★

＃Sekiaiさんや南国パラダイスのみなさまにイノセントEPP、イノEPP-cd、イノショック-CDを試乗して頂きました！
その時の模様、はこちら。試乗会（試食会？） in 南国パラダイス

　　ご購入はこちらから！ヽ(´ー｀)ノ
　　

定価は６３００円です。

Innocent EPP-cd　機体諸元：
・全幅７００ｍｍ
・全長７００ｍｍ
・全備重量１１０ｇ～１５０ｇ
・指定重心位置主翼翼根前縁から65ｍｍ～85ｍｍ

※試作１機機は、GBサイズ自作CD-ROMブラシレス、R4PII72、GWS PICOx3、
CC-PHNX10、KOKAM340 2S、脚付きの状態で１３６ｇになりました。

製品内容（同梱物）
・注意事項、同梱物一覧　１枚（メールにて送付致します。）
・組み立て説明書１４枚　（メールにて送付致します。）
・ＥＰＰ３～４ｍｍシートｘ３枚
主翼プランク用（カットライン、リブ、スパー位置記入済み）
胴体用（カットライン、胴体スパー位置記入済み）
動翼、マウント用（カットライン、補強位置記入済み）
・Ａ４紙ｘ１枚
パーツ配置イメージ図
キャノピー塗装用型紙
主翼前縁下部の胴体補強パーツ型紙
主翼後縁上部の胴体補強パーツ型紙

＃ＥＰＰとマニュアルのみの素材ＫＩＴになります。補強材等は別途ご用意ください。m(_ _)m

・飛行までに必要な物（　）内は推奨品
パワーユニット　（CD-ROMブラシレスモータ、AXI2204/54）
プロペラ　（GWS
・飛行までに必要な物（　）内は推奨品
パワーユニット　（CD-ROMブラシレスモータ、AXI2204/54）
プロペラ　（GWS 6x5～8x4）
リチウムポリマー電池
KOKAM340mA、PolyQuest 600、E-Tec450HP　2S）
スピードコントローラ　（CC-PHNX10）
サーボ　（GW-PICO-STD、WAYPOINT　W-060、OK1108等　3個）
電動用小型軽量タイプ受信機　（GWS　R4PII）
OK模型JST BEC コネクター（シリコンコード付）2個
リチウムポリマー専用充電器
接着剤　（瞬間接着材、３Ｍプラスチック用強力接着剤やスーパーＸ、ＧＰクリヤーなど）
グラステープ、透明テープ、ヒンジテープ
リンケージ用ピアノ線（0.8ｍｍ）、リンケージ用カーボンロッド（1.2ｍｍ）
マイクロホーン（PPシートで製作可能）
主翼補強用１ｍｍカーボンロッド 400mm２本（主翼上下に入れます）
動翼補強用0.15ｍｍカーボンシート 25mm幅１枚
マウント補強用0.4mmカーボンフラットバー又はヒノキ材
補強用1mmベニア少々
マジックテープ
脚用ピアノ線（1.2ｍｍ）

＃機体製作に必要なカーボンセットもR/C WebShop Kb でご用意しております。→イノセントEPP-cd用カーボンセット

上記パーツは R/C WebShop Kb または R/C HOBBYにて販売されておりますので別途ご購入下さい。

＃万が一、主翼プランクに失敗した等のことがあれば各パーツごとに部品を提供いたします。別途ご相談ください。

＃どうしても主翼の製作が、、とおっしゃる方向けにプラス６０００円＋送料で”プランク済み主翼”を提供いたします。
　（数量限定）

＃ご希望の方は以下の内容を十分にご理解頂いた上でお申し込みください。m(_ _)m

　Innocent EPP-cd は安価な自作CD-ROMブラシレスとリチウム電池を使い、通常飛行はもちろん、
　トルクロール等のスローアクロ演技も行えるように設計された超軽量な電動オールラウンドマイクロアクロ機です。
　機体の性格上、飛行に必要な強度以外は最小限に設計されています、もし完成後に強度が足りないと感じられた場合は
　ご自分で補強を追加してください。完成後の運搬や長時間の車中での放置等にも十分注意してください。
　素材がEPPですので折り曲げておくとクセがつきます、保管は気を付けてください。
　EPP製のKITですが墜落しても全く壊れないというわけではありません、通常の機体よりは壊れずらい、とお考え下さい。
　製作には細心の注意と繊細な作業を要する場合が多くありますので、機体の製作、飛行は製作者及び操縦者の責任にて行ってください。
　飛行は舵角を減らせば中級者でも可能です、ただし機体の特性を理解できる上級者による調整，指導を必要とします。
　超小型機ながら、通常サイズの機体にも劣るとも勝らないアクロ性能をもち、インドアでもアウトドアでも飛ばすことが可能、
　そしてEPPによるタフネスさ、と本機の性能にはきっとご満足頂けると思います。

　＃大手メーカー製キットと異なりマニアがマニアに配布するという趣旨をご理解頂きクレームの電話、メール等はご遠慮下さい。

　本商品は都合により突然生産を終了したり、設計変更したり価格を改定する場合がありますご了承ください。

　＃本機は工場による機械生産では無く手作業によって少量のみ生産されています。
　大手メーカー製キットのような加工品質は望むべくもありません、神経質な方の購入はお控えください。

　・機体の性格上、飛行に必要な強度以外は最小限に設計されています。
　少々重くなっても丈夫なほうが良いという方は、説明文の中に書かれている追加補強個所に補強を追加してください。

　・フライトスタイルでも必要な強度は変わってきます。
　もし完成後に強度が足りないと感じられた場合はご自分で補強を追加してください。

フラッタについて：本機はアクロ機ですが、全開での水平飛行、もしくはダイブ状態でスロットルを全開するとフラッタを起こします。
スロットルのコントロールは十分ご注意下さい。また急激なヤキトリ、パラシュートも空中分解する可能性がありますので、
機速は十分に落として行って下さい。

『InnocentEPP-cd』における記述、イラスト、写真等のすべてまたは一部の複製、複写をKOBの許可なしに行う事を禁じます。
販売元、製造元、設計者は製作、飛行、その他、いかなるトラブルにおいても責任は負いかねます。

－　InnocentEPP-cd デモ機　動画　－

DSCF3075.wmv 撮影：T谷さん　4.8 M byte	KOB　Innocent EPPｰcd　インドア　んー、思った以上に(・∀・)イイ！　※ 跡で気が付いたんですが、、なんかクイックだなー、って思ってたら　　EXPOが全てゼロでした…。(T_T)ﾉ
IMAG0011.wmv 撮影：mamuさん　8.6 M byte	KOB　innocent EPP-cd　アウトドアで飛ばしましたぁ！ヽ(´ー｀)ノ

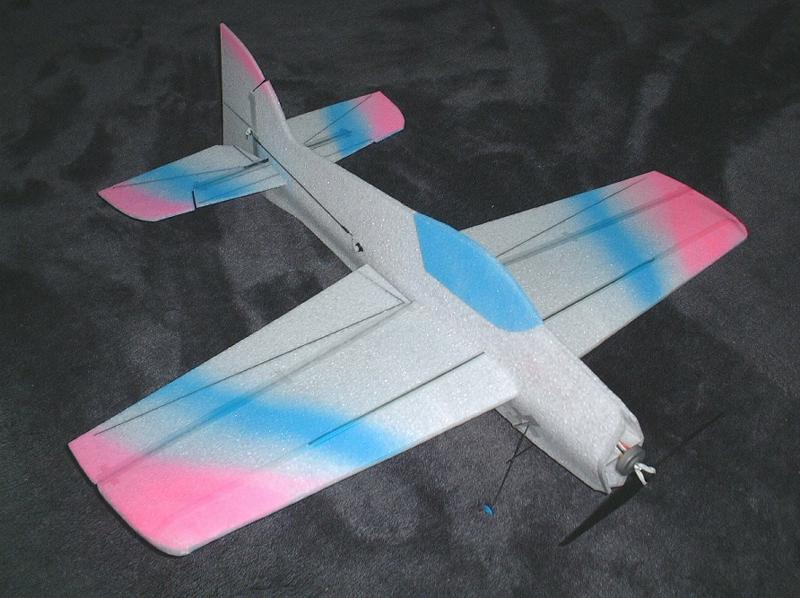

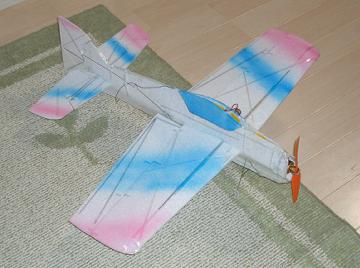

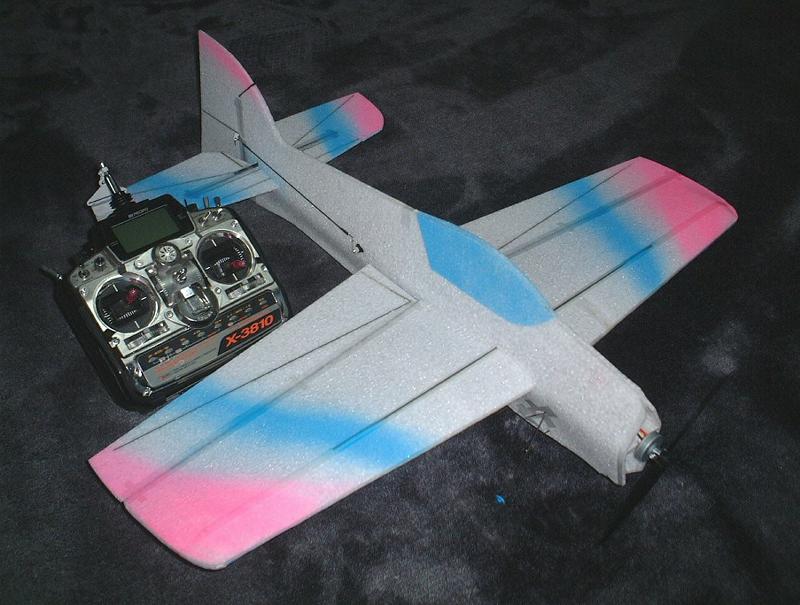

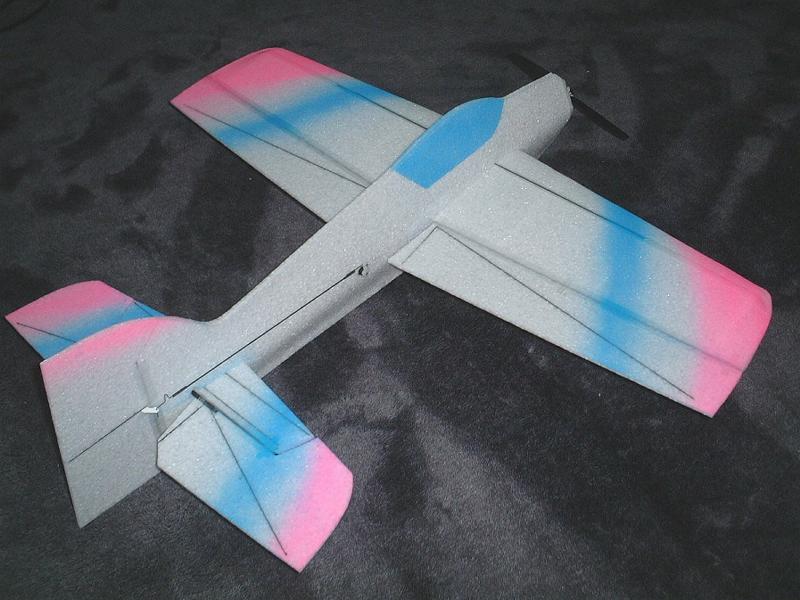

－　セット内容及び完成画像　－

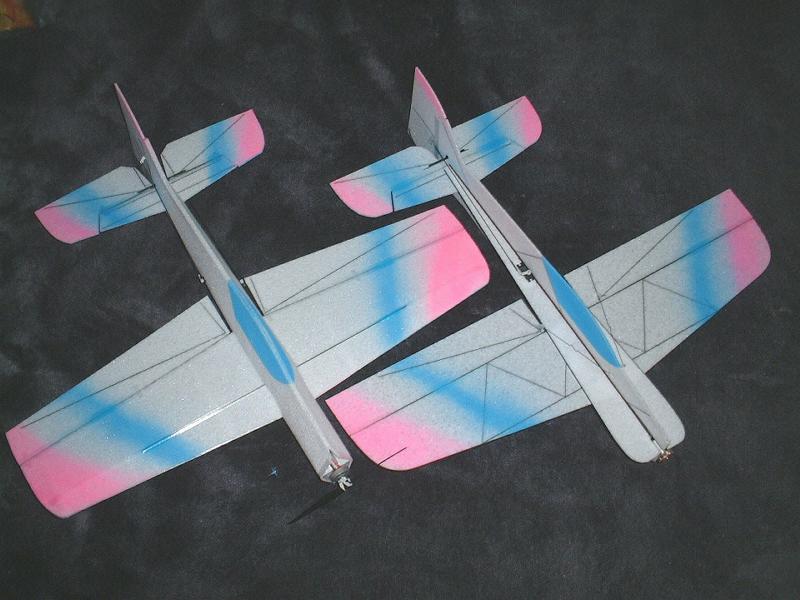

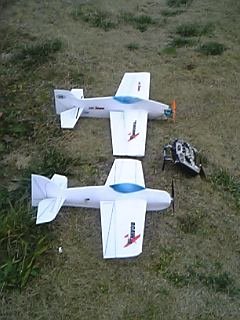

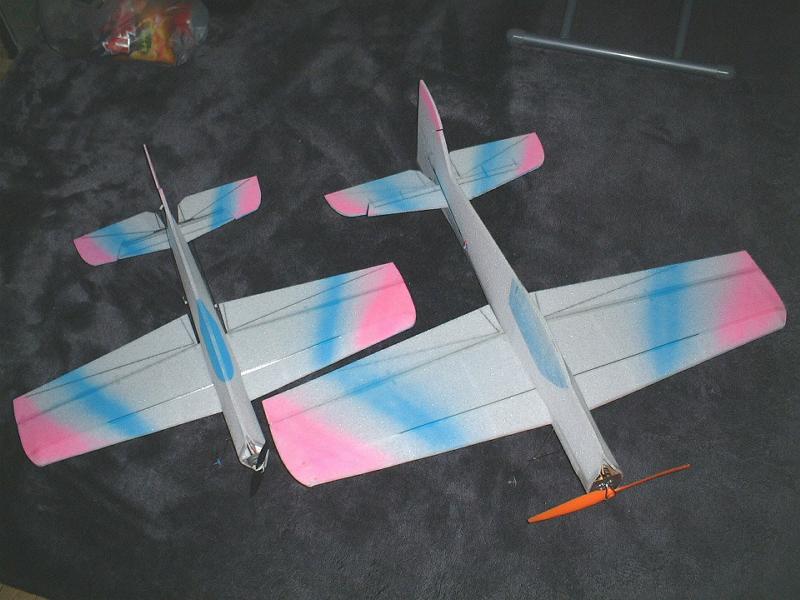

イノセントEPPやイノショックと比べると小さいことが良くわかります。

製作風景（マニュアルより画像のみ抜粋）

－　InnocentEPP-cd デモ機　インプレ　－

イノセントEPP-cdは、イノセントEPP、イノショックのノウハウを活かし各部の構造、材質を最適化しております。
そのため、剛性感がしっかりあり子気味よい飛びをします。
非常に軽量なので小型機としての落ち着きの無さ、難しさはかなり低く仕上がっていますから
（絶対的な性能はイノEPPには及びませんが）ある程度腕に覚えのある方ならばイノEPPで出来ることは全て可能でしょう。
サイズを考慮しなくても非常に高性能だと思います。

本機は、イノセントEPPの飛びをCD-ROMサイズで実現すべく設計いたしました。
設計意図通りの機体に仕上がったといえるでしょう。

　－　Innocent EPPｰcd ユーザーレポート 1　－

●○九州のK本水さん（頂いたメールを一部編集しております。m(_ _)m）○●

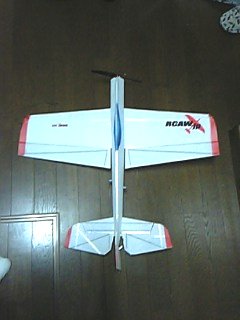

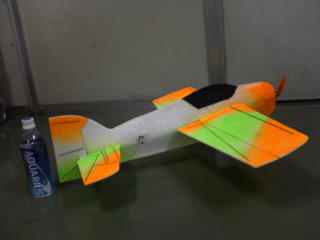

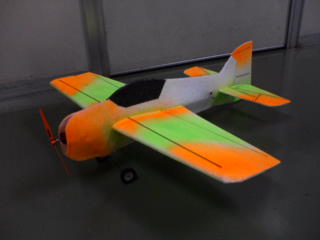

九州のK本です、早速製作しましたので画像をお送りします。
まだ未製作の部分がありますが、とりあえず形になりましたのでお送りしておきます。

蛍光カラーが似合いますね。

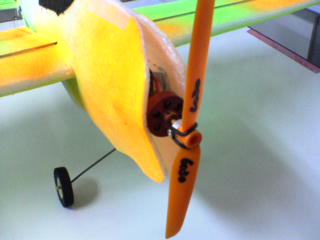

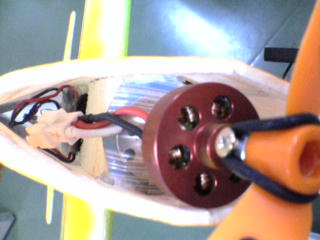

モーターは鳥居さんのヤツを使用しています。
完全に製作できてフライトが済みましたら、インプレッションと共に
データー等もメールします。

取り急ぎご報告します。

初飛行時のインプレを追加。ヽ(´ー｀)ノ

なみに、上空でのインプレッションですが、小さいのにむちゃくちゃ
安定ですね。前のサザンクロスと変わらない安定感に思わず「やった～（＾＾）」って感
じです。いい機体ですね。
じっくりと、付き合って行きたいと思います。

北九州インドアアクロミーティングに参加されたそうです。ヽ(´ー｀)ノ

行ってきました、北九州インドアアクロミーティング
飛ばしましたよ～・・・って、申し訳ありません、フライトの画像が一つもなくて。

インプレッションですが、製作に気合（強度に過剰でした）入れすぎて全備が２１０ｇ（おっも～～～）
※　バッテリーはＥ－ｔｅｃｈ３セル７００ｍＡｈ（８Ｃ＆１０Ｃ）を２個しか持っていないので…。

そして、パワー的にも上手く設定が合わず、いまいちでした。
ってか自分の腕はいま三くらいなので・・・
しかし、しかし、そこはさすが「ＩｎｎｏｃｅｎｔＥＰＰｃｄ」安定して自分の腕の悪さを補ってくれるように、
とても安定した飛行を見せてくれました。
『ナイフエッジやコブラが僕に出来た～～！！』って思わず心の中で叫んでしまいました。

次回は１２月２０日にあるので、それまでにモーターの設定とバッテリーの変更、
可能な限りのシェイプアップをして、挑みたいと思います。

今度は、画像もしっかり撮ってもらいますね。

－　Innocent EPPｰcd ユーザーレポート２　－

●○茨城県のLerouxさん（頂いたメールを一部編集しております。m(_ _)m）○●
（＃lerouxさんはイノEPP、イノショックも所有されております。）

北海道のほうは地震や大雪で大変のようですね。

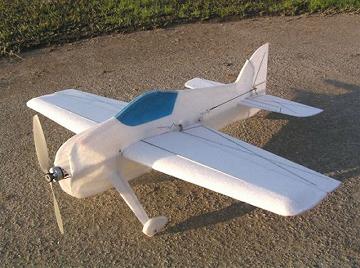

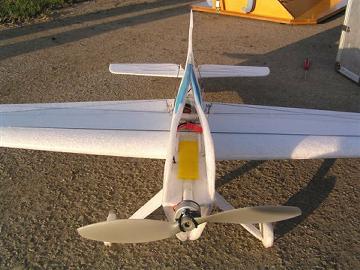

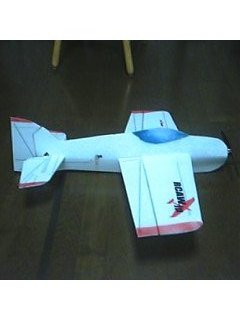

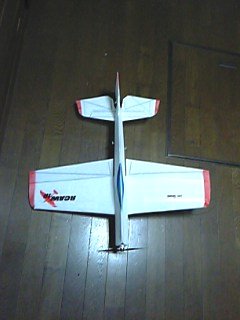

InnocentEPP-CD完成しましたので、とりあえずご連絡します。
今回も結局1ヶ月位製作期間が掛かってしまいました。
実際の作業時間は、たいして掛かっていないんですが・・・・・

モーターは、とりあえずミキホビーのＣＤロムでサーボがＧＷＳのＰＩＣＯ×３
アンプ、ＰＨ１０　ペラ、ＡＰＣ８－３、８ＳＦ　レシーバー、クラ○○ルーム４ＣＨ
バッテリー、Ｅ－ＴＥＣ４５０　カーボン脚付で、１６０gとなりました。

１４０g台で仕上げたかったのですが、結構補強を入れたので少し重くなってしまいました。

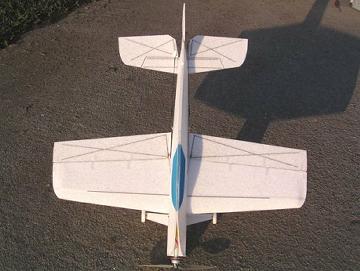

キャノピー部以外はまだ塗装していませんが、真っ白な機体もスッキリしているので
しばらくこのままで飛ばそうかなと、思っております。

初フライトでの印象は、機体サイズの割りに安定し、ヨレナイで、スーと真っ直ぐに飛びます。
エレベーター操作時の反応が素直で、ナイフエッジの浮きも良くクセも少ないので、好感触でした。
機体の性能が良いためクラ○○ルームの受信機では、分解能が低くて役不足の為、
ＯＫのＲＸ－７に交換しました。
（フタバとＲＸ－７の相性がよくないのか、時々ノーコンになる時が
あるようなので、後でバーグかフタバに変えようと思います。）

次のフライトでは、トリムのニュートラルもバッチリ出て、ナイフエッジのミキシングも結構とれて
ＥＰＰ機らしからぬ飛行ができました。風が多少強くても問題なしです。
ノーコンとミスで、何度か激しく墜落しましたが、全然壊れません、とってもタフですネ。

インドアーでは、まだ飛ばしていませんが、風の少ない時のスローフライトではＩｎｎｏショックーＣＤ、
ある程度スピードにのせた時や風の強い時は、InnocentEPP－ＣＤが良いですね。

あとは、もう少しパワーが欲しいので、モーターの発売お待ちしております。

　－　Innocent EPPｰcd ユーザーレポート３　－

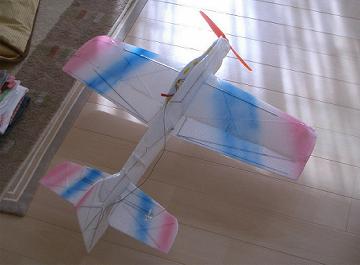

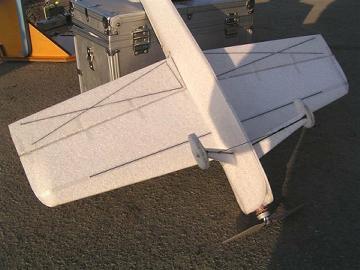

●○埼玉県のmiyaさん（頂いたメールを一部編集しております。m(_ _)m）○●

マイクロプレーンの製作は、三機目ですがイノcdの製作は難しいほうだと思いました。
製作時間はモーターの製作も含めて、15時間ほど掛かりました。
RC HOBBYのア○○ター EPPは7時間でできました。
主翼とモーターとリンケージパーツの分の製作時間が掛かったようです。

*私なりにアレンジしたところは、エルロン、エレベーター、ラダーとも小さくしました。
*主翼の補強用カーボン材を主翼の内側に入れて外観を綺麗にしました。
*エレベーターの左右のつなぎを航空ベニヤの1.5mmでつなぎました。
(ピアノ線、カーボン棒、試しましたが満足できませんでした。)

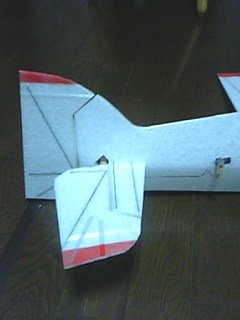

　　*エレベーターとラダーのカウンター部の変形の対策としてグラステープで両面から補強しました。

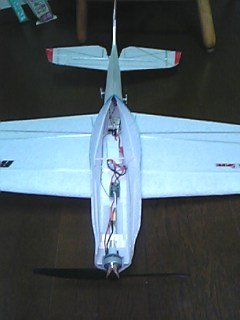

OKのRX-7、GWS 8X4、CC-NX10、GWS-PICOx2、WAYPOINT W-60x1
全幅　700mm、全長　670mm、全備重量　140g (450mA 2s)脚なし

cdモーターは磁石の張替えのみで、8分ほど飛行できました。
飛行は、とても素直で飛ばし易く、よく浮く感じがしました。
トルクロール見習い中の私でも、ナイフエッジターンやトルクロールが出来てしまいました。

モーターのパワーはこれ以上機体が重くなるとアクロはキツイ感じがしました。
(まだ少し余裕ありますGWS8*4　次回はペラを替えてみます。
スピードにのせて飛ばしたほうがパワーが出ていると感じました。)
セカンド機として飛行場にもって行くのにとても便利な大きさてす。

マイクロプレーンのトリコになってしまった私です、どうかまた良い機体を開発して
分けて頂けますよう宜しくお願いしたします。

　－　Innocent EPPｰcd ユーザーレポート４　－

●○熊本県のＴ・Ｙさん（頂いたメールを一部編集しております。m(_ _)m）○●

モータ：AXI 2204/54　プロペラ：GWS 9050DD　アンプ：CC-NX10　サーボ：WAYPOINT W-60x3
バッテリー：E-TEC700 2セル＆コカムホーネット 640 3セル
総重量：１８０ｇ（３セル）　１６５ｇ（２セル）

フライトインプレ
水平飛行・ナイフエッジ・ホバリングすべて小さい割にはすごく安定しています（びっくりです）
コブラもためしましたが腕が悪いのかちょっとふらつきましたがなんとかできました。
イノセント-CDを飛ばし始めてからみんなに話しかけられるようになり早くこんな機体にめぐり合いたかったです。
周りはみんなエンジン機ばかりですが、きびきびと動く機体をみてみなさんおどろいているようです
２セル、３セルともに飛ばしましたが、３セルではオーバーパワーで全開にすることはほとんどありません。
２セルでも十分楽しめる機体ではないでしょうか。フライト時間は２、３セルとも１０分くらいは飛ばせます。

すばらしい機体をわけていただき有難うございました。
イノショック、イノセントにも挑戦してみたいです
