★☆★☆ ご好評のKbオリジナルブラシレスモータ Kb-S1 の新型、Kb-S2 が出来ました！ヽ(´ー｀)ノ ☆★☆★

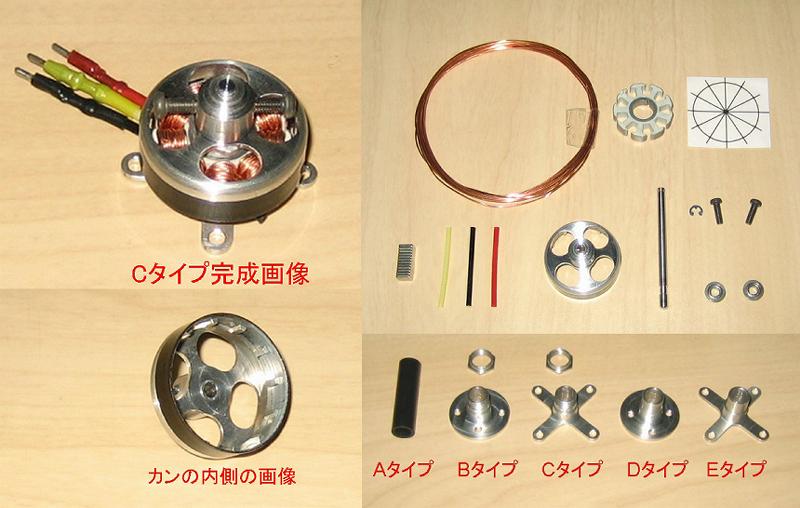

Cタイプ完成画像
・製品内容（同梱物）
名称 個数 備考 １７Ｓジュラルミン削り出し軽量ベル 1 プロペラセーバー一体型になっております。 加工済み鉄リング 1 ベルに圧入加工済みです。 １７Ｓジュラルミン削り出し軽量ステータホルダー 1 マウントが一体型になっております。 ステータ 1 外径 ２２．７ｍｍ フランジ付きべアリング 2 マグネットワイヤ 1 ２セル用となります。 軽量ジュラルミン製シャフト 1 0.6g！ ※カットする長さで多少前後します。 Ｅリング 1 ネオジム磁石N44H 5x5x1 1Set 耐熱120℃の特注品です。 エンパイヤチューブ カラー 3 2.6ｍｍチタンビス 2 ネオジ張り紙テンプレート 1 巻き巻きマニュアル（ｐｄｆ） ＃コネクタは付属いたしませんので、お好みのものをご使用ください。
※ 本モータは、マグネットはカンに接着されていませんし、ワイヤーも巻いておりません。
ユーザーご自身でマグネットを貼り付け、ワイヤーを巻く素材キットとなっております。
・ステータホルダータイプ
１７Ｓジュラルミン削り出し軽量ステータホルダーは、５タイプありますので
以下のA,B,C,D,Eのいずれか１つを選択して頂きます。
Aタイプ（ストレート型）
ステータ固定式カーボン製のストレートパイプ型ですので
イノショック、イノEPP-cdにそのまま搭載出来きます。Bタイプ（丸型）
ステータ取り外し式丸型フロントマウントになります。
ステータがロックナットにて取り外せますので、ステータが複数あれば
１つのモータでいろいろな巻きを試すことが可能です。
マウントのネジピッチは１４ｍｍ、１６ｍｍ。（製品版は穴が４箇所）
２．６ｍｍのタップが切ってあり、２８０,４００モータと同じになっています。Cタイプ（十字型）
ステータ取り外し式十字型バックプレートマウントになります。
ステータがロックナットにて取り外せますので、ステータが複数あれば
１つのモータでいろいろな巻きを試すことが可能です。
ショックフライヤー等に最適でしょう。Dタイプ（丸型）
ステータ固定式ステータが固定式となります。他はBタイプと同じ。 Eタイプ（十字型）
ステータ固定式ステータが固定式となります。他はCタイプと同じ。
※ Cタイプ完成画像のベルはマグネットを接着した後のものです。（製品は接着されておりません。）
※ 画像は試作品ですので、製品版は若干仕様が変更されています。
※ 画像のステータホルダーはA〜Eのどちらか１ケが付属いたします。
・価 格
初期ロットのみ発売記念価格です！
Aタイプ ５６８０ 円（税込） 固定式ステータホルダータイプ
Bタイプ ６４８０ 円（税込） 取り外し式ステータホルダータイプ
Cタイプ ６７８０ 円（税込） 取り外し式ステータホルダータイプ
Dタイプ ５９８０ 円（税込） 固定式ステータホルダータイプ
Eタイプ ６４８０ 円（税込） 固定式ステータホルダータイプ
パーツ
追加ステータ １ケ ２６２円（税込）
巻き線 １モータ分 １２６円（税込）
ネオジム磁石N44H 5x5x1 １セット ３９８円（税込）
フランジ付きベアリング３ｘ６ｍｍ １ケ ３９８円（税込）
巻き線３セル用 １モータ分 １２６円（税込）
※ モータの単体パーツもございます。
ご購入はこちらから！ヽ(´ー｀)ノ
・特 徴
ベルとステータホルダーは１７Ｓジュラルミンから削り出し、それぞれプロペラセーバー、
モータマウントを一体化することで非常に軽量に仕上がっております。
プロペラセーバーが２段ついていますので、ＧＷＳのペラならＳＦ，ＤＤ関係なく６〜９インチの
ほとんどのペラが使用できます。（３ｍｍナット系と４ｍｍナット系のペラなら合います。）
面倒な鉄カン加工およびカン圧入は加工済みとなっております。
B,Cタイプのものはステータが取り外し式になっております！
これでステータが複数あれば１つのモータでいろいろな巻きを試すことが出来ます。
＃オプションとして追加ステータもご用意しております。
今回のモータはコストを度外視し、マグネットの位置がずれないような手の込んだカンを設計いたしました。
カンを包み込むような形ではないので従来のものよりさらに軽量（１９〜２０ｇ）＆小型になりました。
B,DタイプのマウントはネジサイズはAXI２２シリーズと同じになっていますので、
シャフトをマウント側から出すようにフロンマウントにすると、AXIを搭載している機体でしたら
ポン付けで換装できます。（頭が少々軽くなりますので重心位置の調整が必要でしょう。）
最初から軽量ジュラルミン製シャフト、チタンビスを標準装備です。
オプション的なパーツは必要ない贅沢なセットとなっています。
あとはマニュアルに沿ってネオジを張ってワイヤーを巻き、お好みのコネクタをつけるだけです。
・性能およびモータ重量
このモータはステータ径が２２．７ｍｍもありますが従来の２０．４ｍｍと同等または
それ以下の重量で仕上がります。（Cタイプで完成させたモータは１９．５ｇでした。）
後付けのプロペラセーバーは２ｇほどありますし、大抵のモータはマウントが付いておりません。
例えば、モータ自重２５ｇ＋プロペラセーバー２ｇ＋マウント３ｇのモータから
本モータに載せ変えたとしたら、約１０ｇもの軽量化がなされます。
このことからも本モータがいかに軽量であるかがおわかりになると思います。
軽量にも関わらず、大きめのステータのおかげで従来のものよりトルク感があり、パワフルです！
※性能及びサンプルデータ等は Kb-S1と同等になりますのでこちらをごらんください。
・その他
※ どうしてもネオジ貼り付けが…、と言う方向けにプラス１０００円で”ネオジ貼り付け済みベル”を提供いたします。（数量限定）
※ どうしても巻き巻きが…、と言う方向けにプラス２５００円でキットのステータを”巻き済みステータ”に変更して提供いたします。
終端処理はご自分で行ってくださいませ。 （数量限定）
＃ご希望の方は以下の内容を十分にご理解頂いた上でお申し込みください。m(_ _)m
ワイヤーは巻いていないので自分で巻く必要があります。
マグネットも自分で貼り付ける必要があります。
軽量ジュラルミン製シャフトは各種形式に対応するために長めになっていますのでご自分でカットしてお使いください。
本当に少量しか生産出来ませんので、タイプによっては即、在庫切れになる場合があります。
本キットはモータの素材キットです、動作保障等は出来かねますのでご了承くださいませ。
＃大手メーカー製モータと異なりマニアがマニアに配布するという趣旨をご理解頂きクレームの電話、メール等はご遠慮下さい。
本商品は都合により突然生産を終了したり、設計変更したり価格を改定する場合がありますご了承ください。
『Kb-S1』における記述、イラスト、写真等のすべてまたは一部の複製、複写をKOBの許可なしに行う事を禁じます。
販売元、製造元、設計者は製作、飛行、その他、いかなるトラブルにおいても責任は負いかねます。
