薄いと熱線が透けて見えます。
|
|
|
|
|
試しに1.5mmもスライスしてみませた。
RCAW読めそう。(笑)
|
|
|

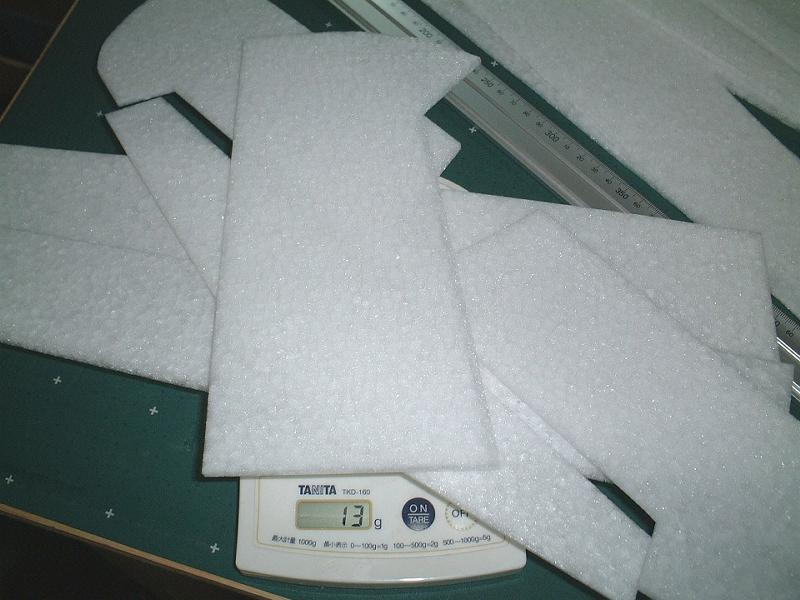

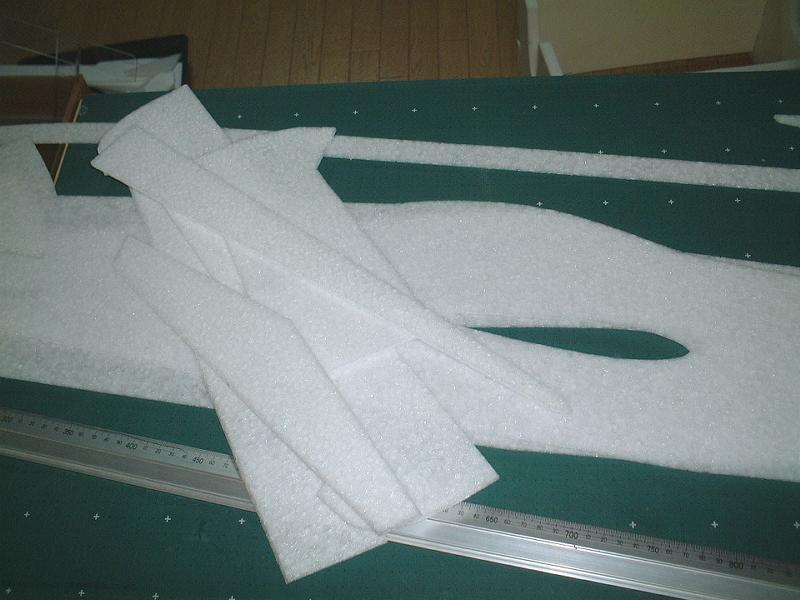

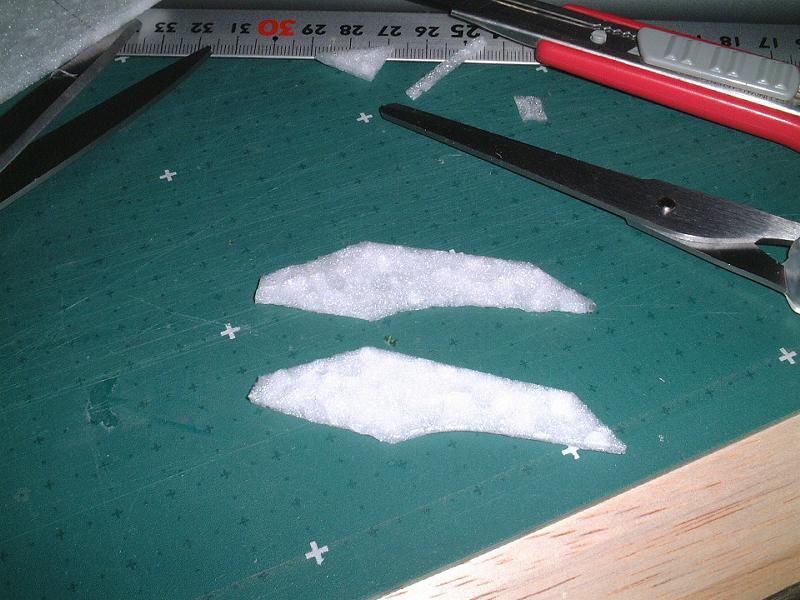

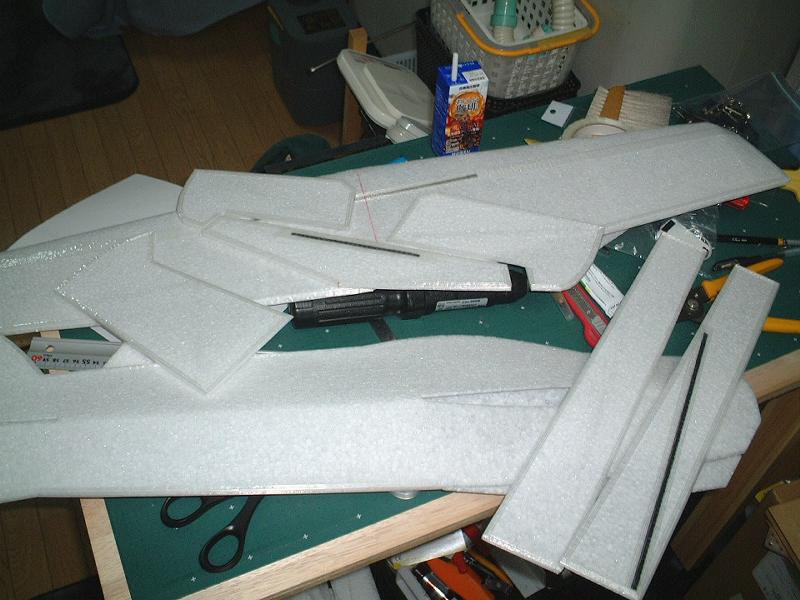

切り出し。
ヒンジラインはVカットではなく上面フラットタイプ。
|
|
|
|
|

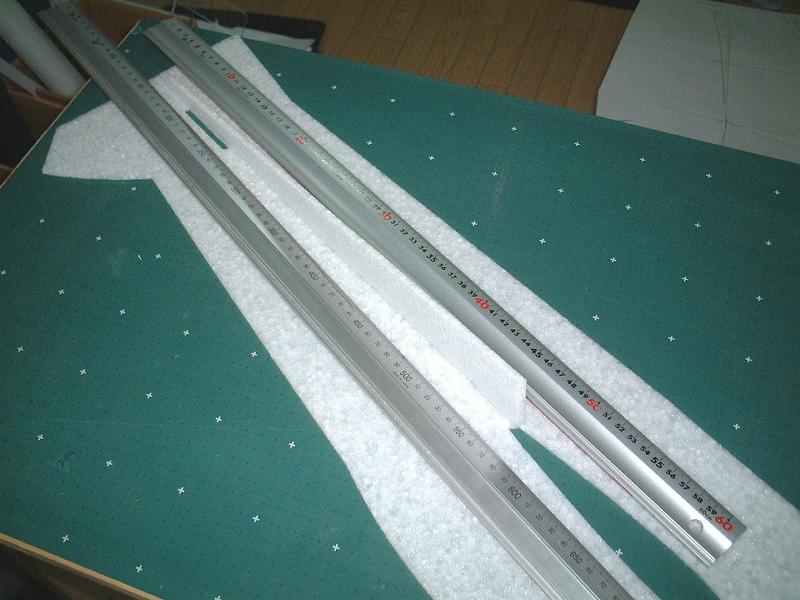

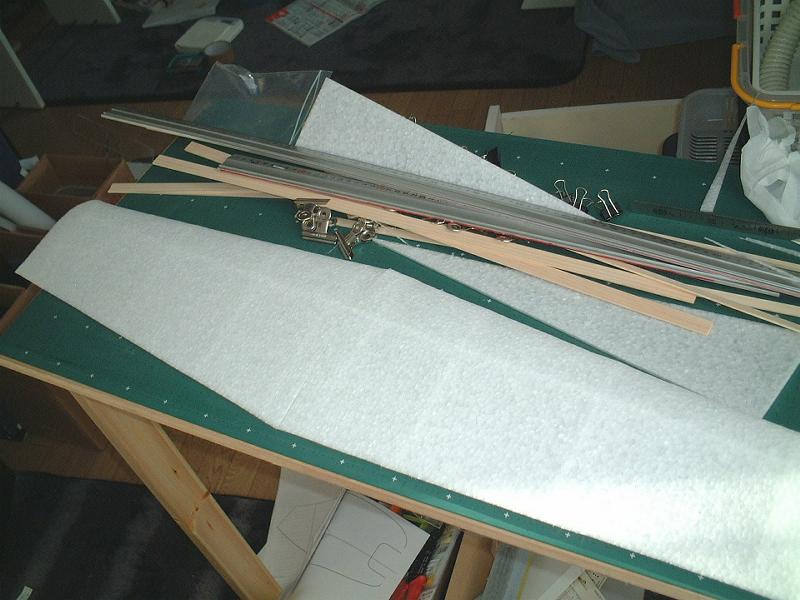

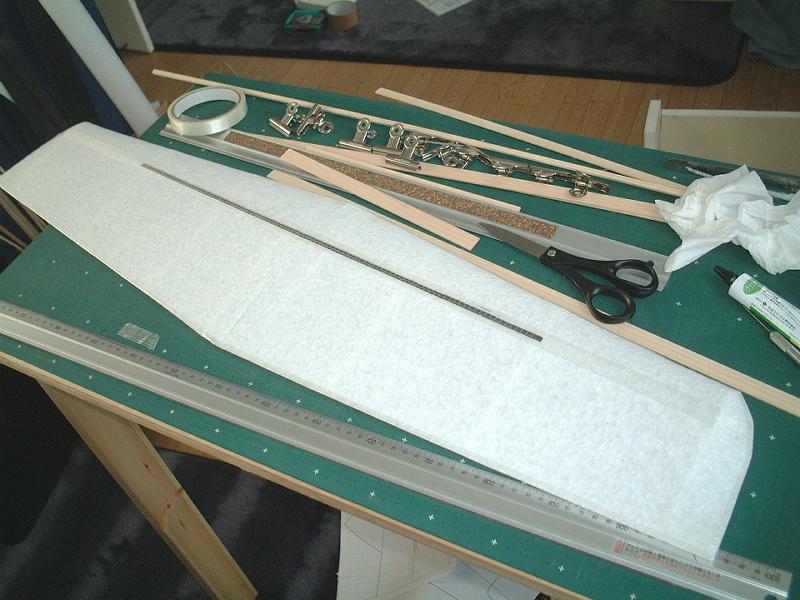

歪まないように定規で重石。
|
|
|
|

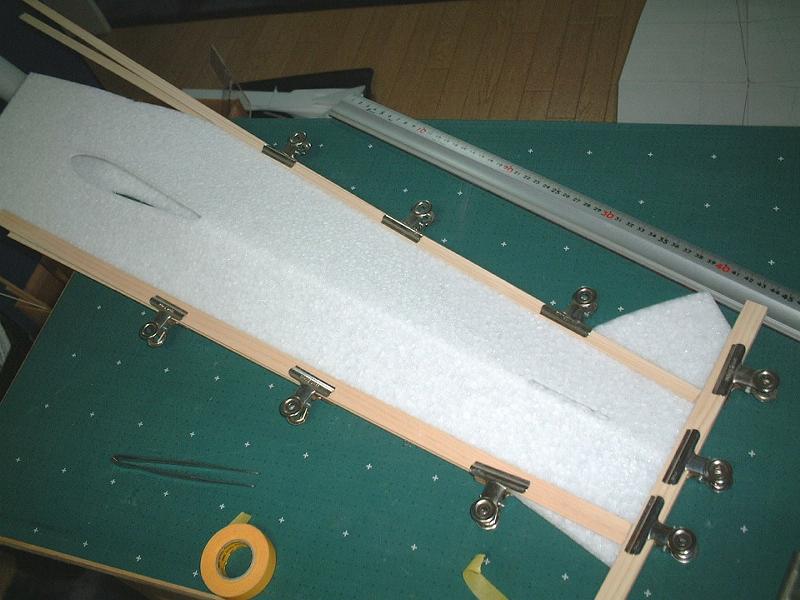

裕ちゃん式で固定。この後、寒干しね。
|
|
|

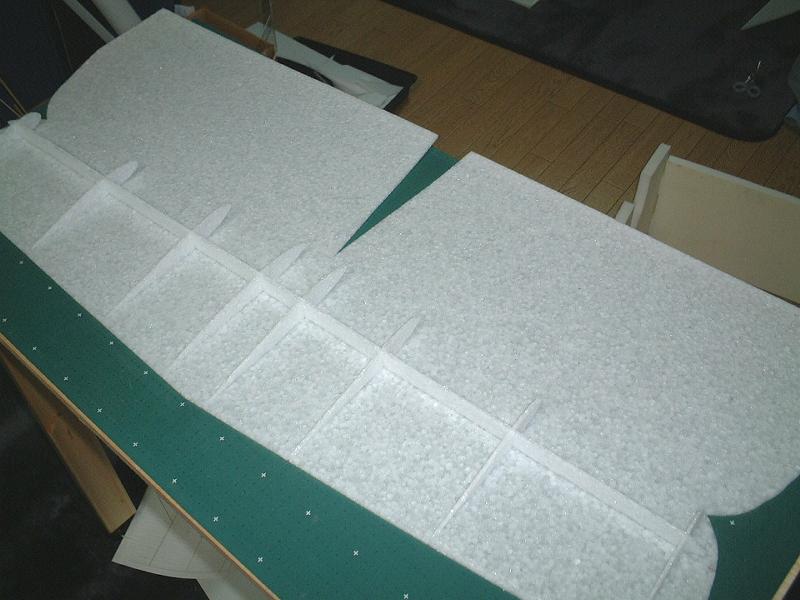

不等間隔リブ&翼型が変化して行くプログレッシブ翼ね。
プランク材に曲げクセつけてとくのを忘れてました。(´・ω・`)
|

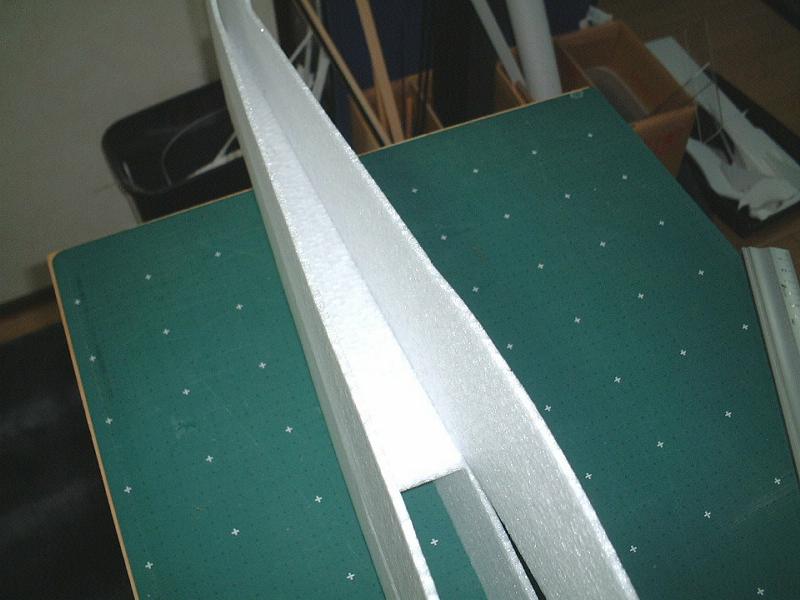

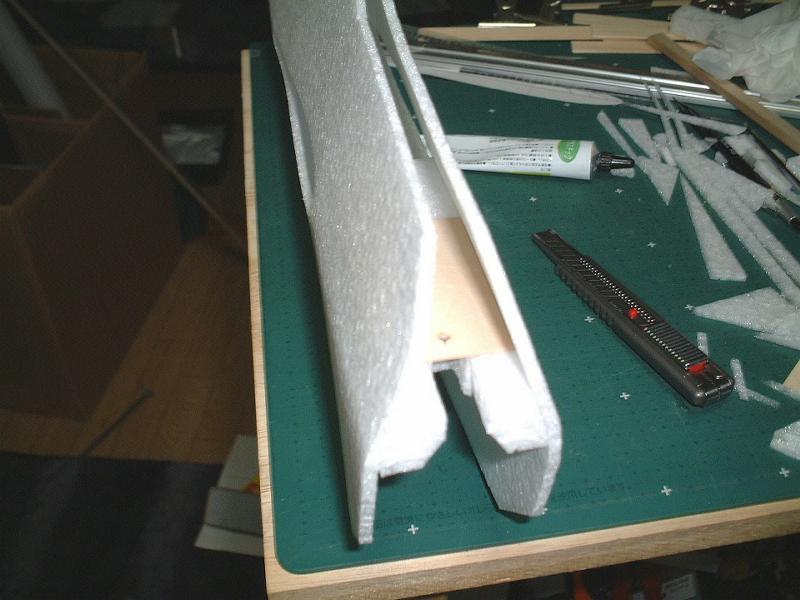

でプランク!リブにフラットな面が一切ないので
捩れ、ゆがみのないように細心の注意を払います。
大丈夫なようなら裕ちゃん式で固定して乾燥させます。
|
|
|

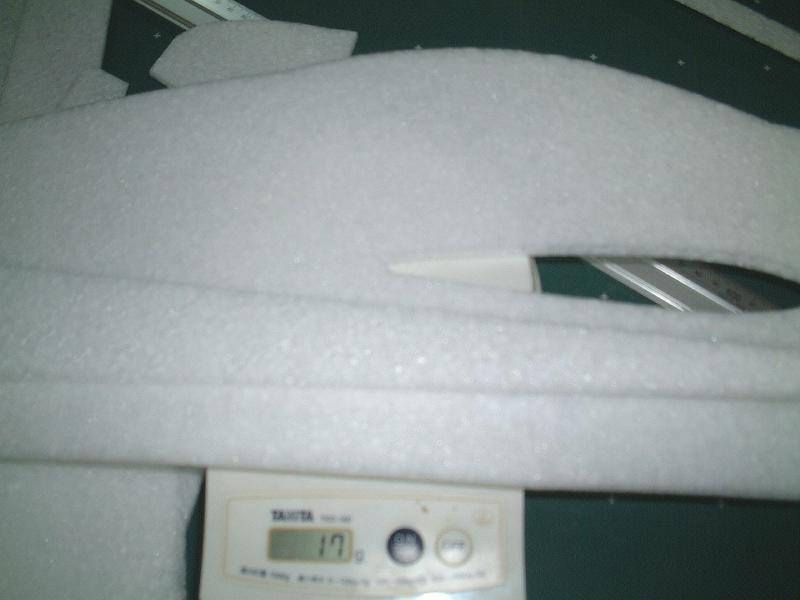

軽っ!
|

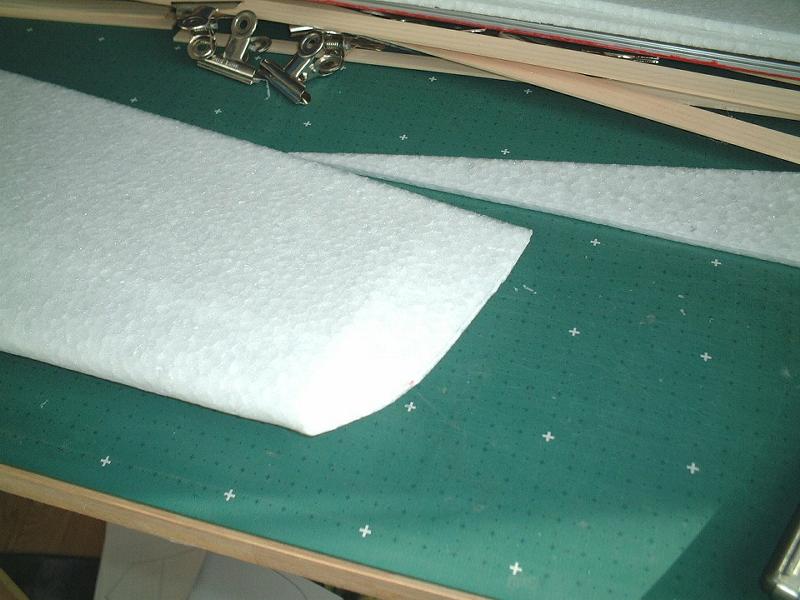

翼端はこんなカンジ。
|
|
|

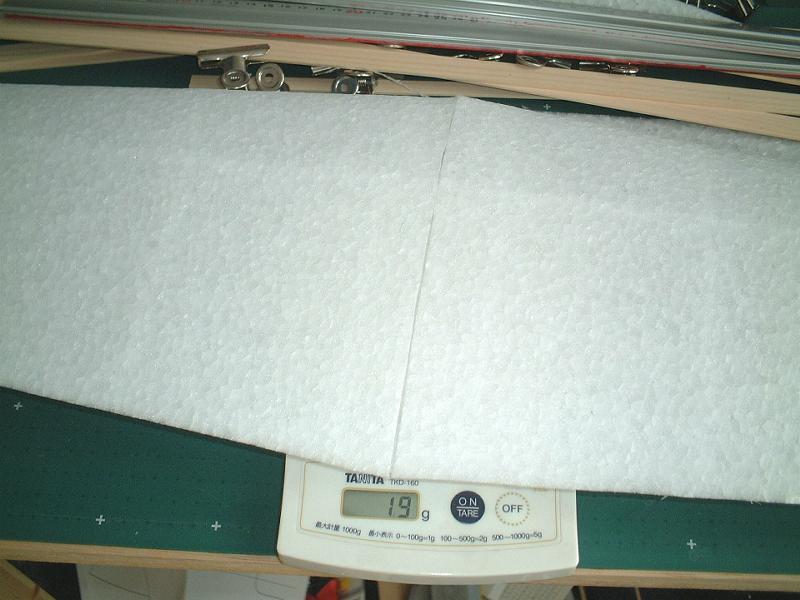

テープ&カーボンで7g増加の26g
|
上面と下面の補強終わりの位置は一致しないようにします。
|
|
|

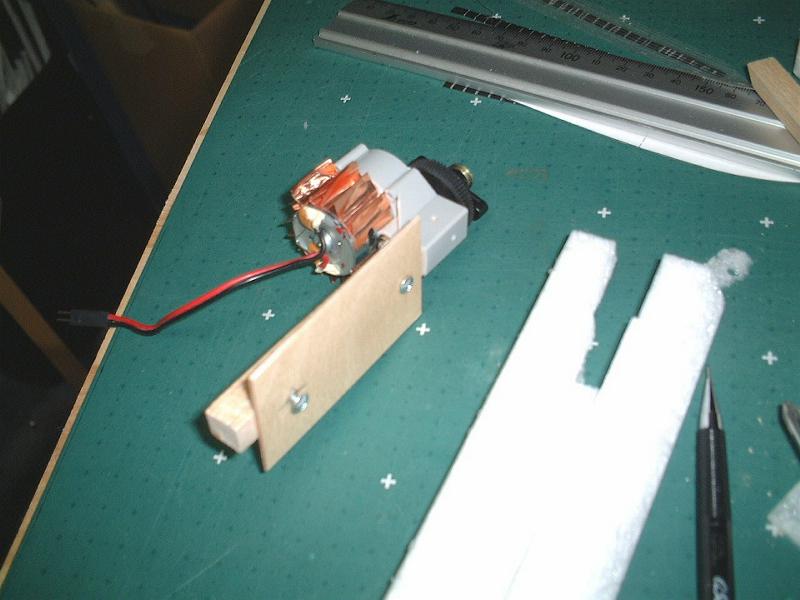

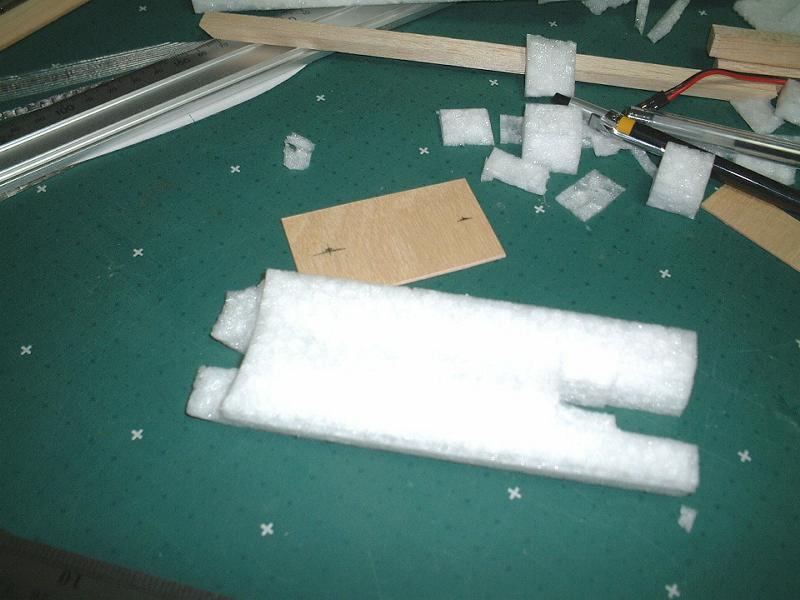

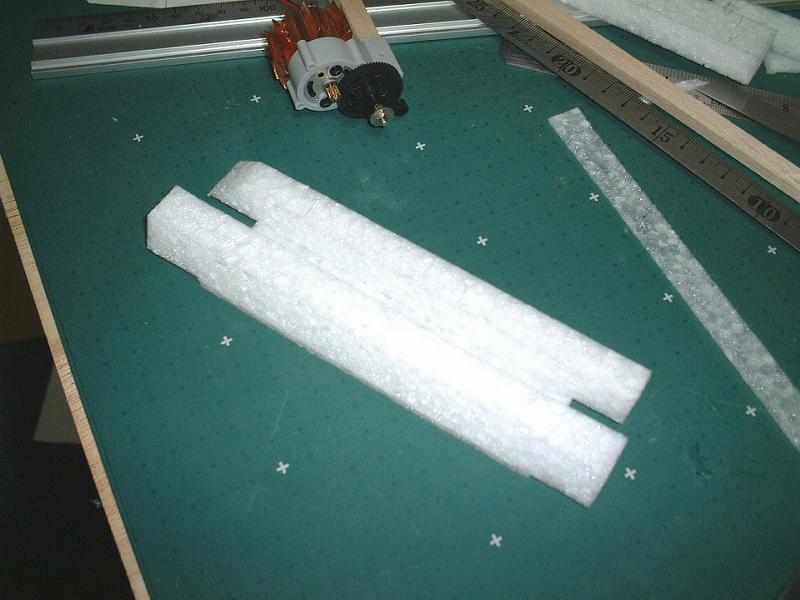

マウントブロックはみんなが行っているようなブロックではなく
EPP5mmシート&EPP棒材を使用します。
#大きなブロックで頑丈に作ると落ちた時にブロックの
終わりの所から裂けると思うので。
|

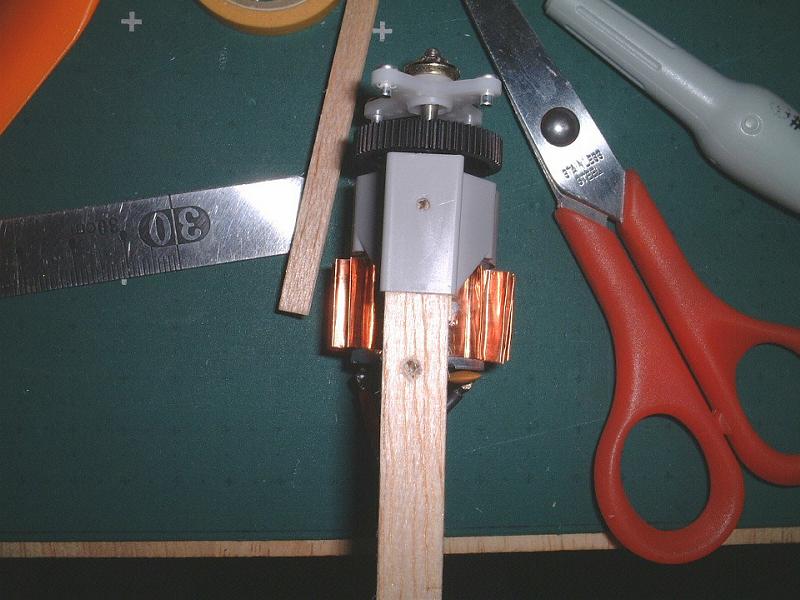

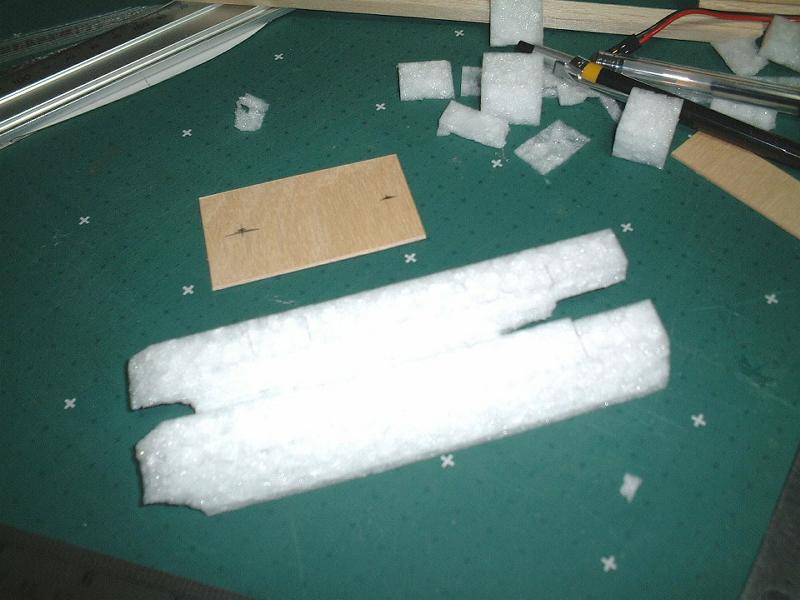

棒材の側面を斜めにカット。
モーターの当たる部分もカット。
|
|
|
裏から見たらこんなカンジ。
主翼に乗る所もピッタリ合うようにカット。
|
|
|
|
アライメントに十分注意しながら接着!
|
|
|
|

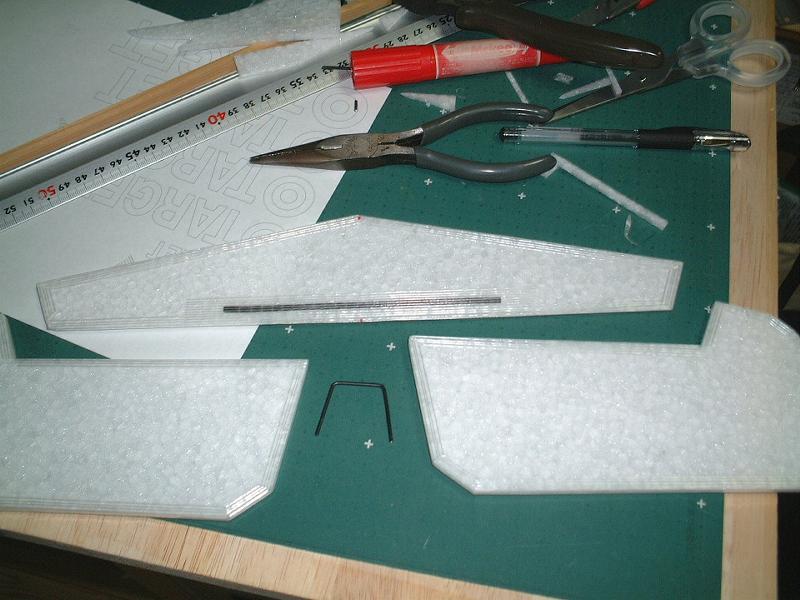

動翼の補強にグラステープを巻きますが、
いい加減に巻くとめっちゃ歪みます!!

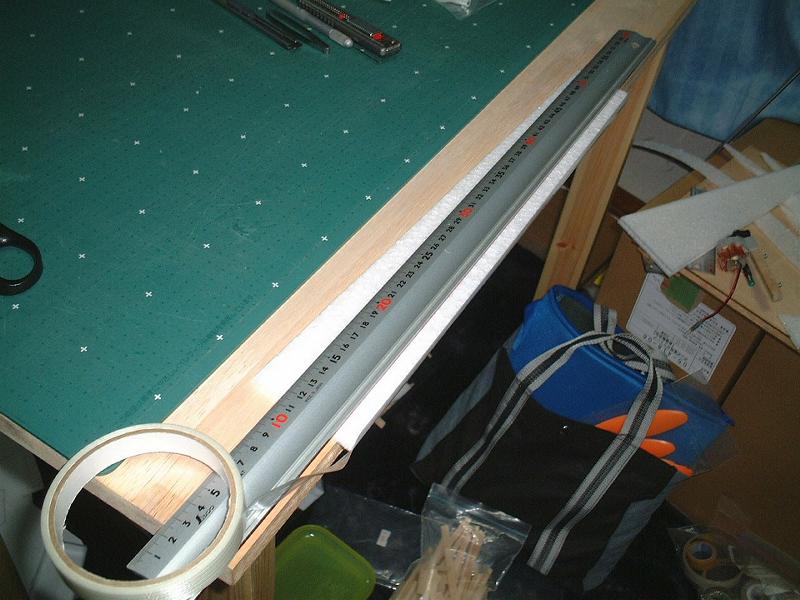

こうやって水平をだして張ってあげるとOK。
|

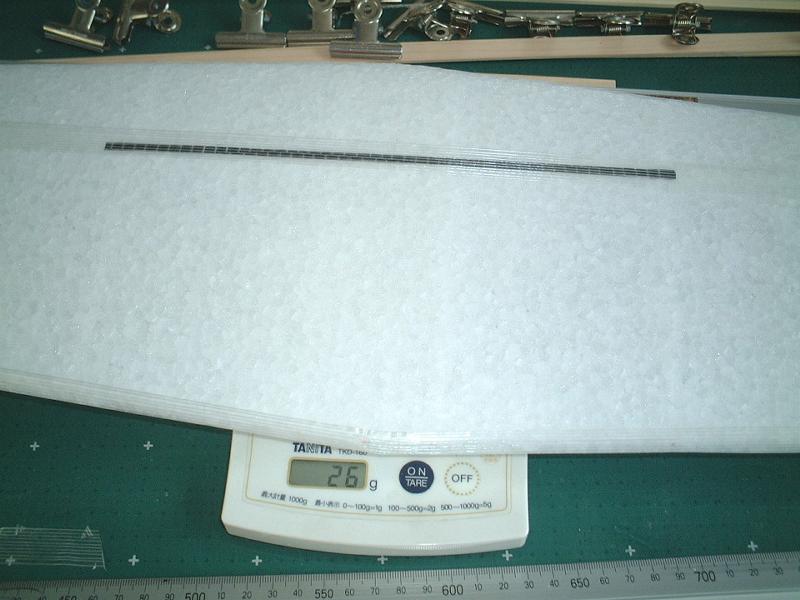

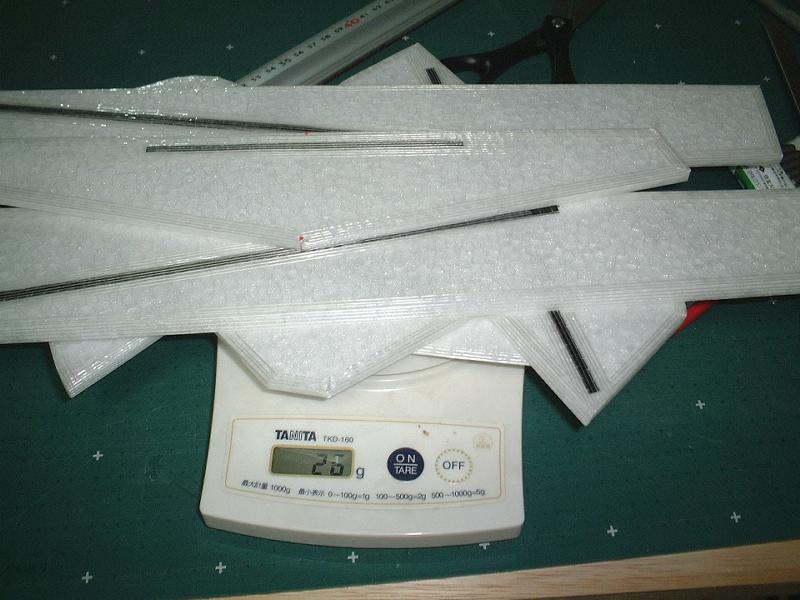

グラステープとカーボン補強で26g。
後日、Sekiaiさんが”テープは半分に裂いて”
と裕ちゃんのところでおっしゃってました。
半分にすれば全体で10g〜15gくらい軽量化出来るでしょう。
|
|
|

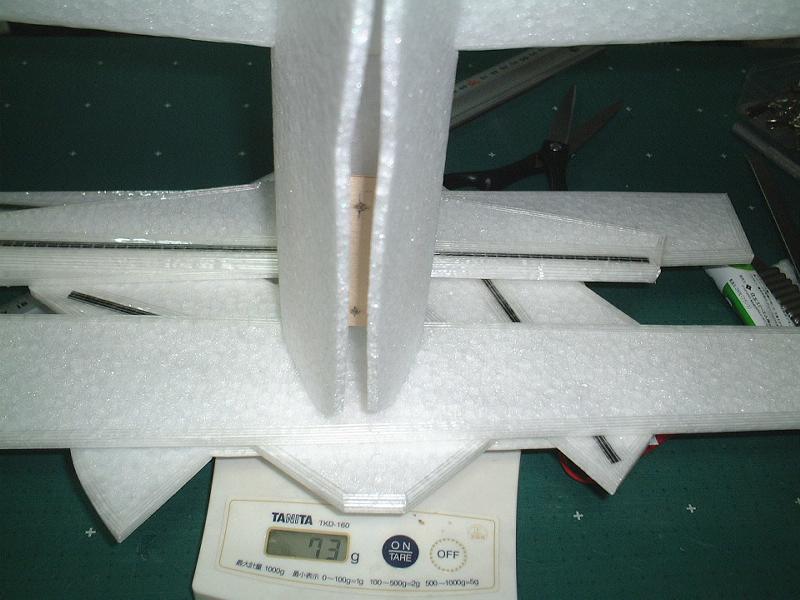

胴体も入れて73g。
|
|
|
|
補強忘れ。(^^;)

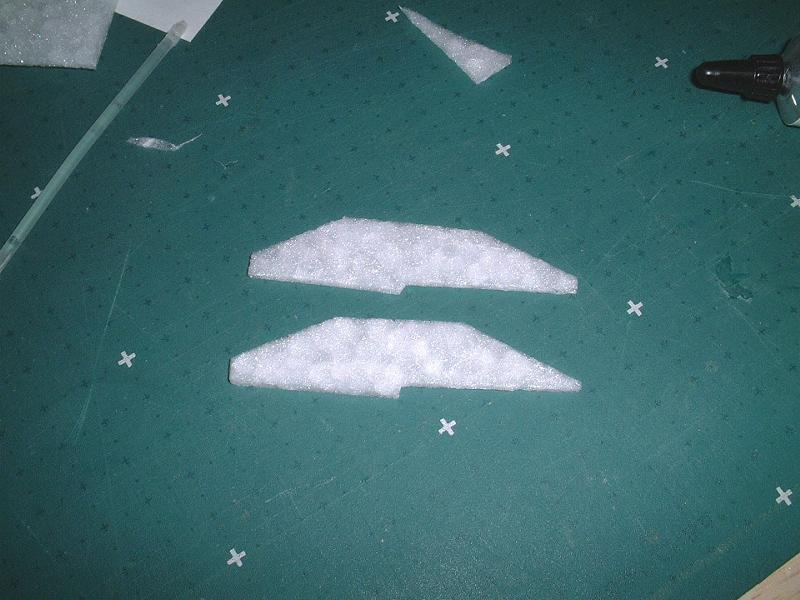

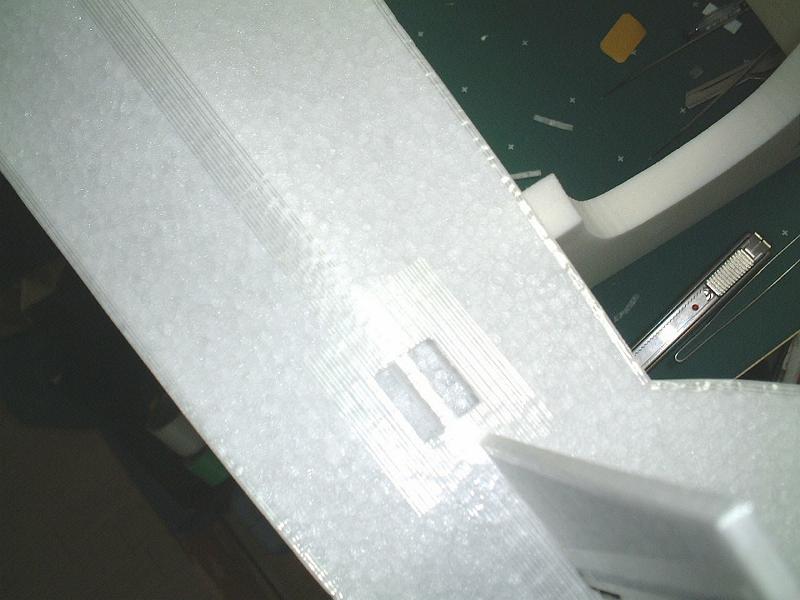

胴体の主翼前縁下面に張ります。
|
|
|
|
胴体の主翼後縁上面に張ります。
|
|
|
|
ピアノ線で連結
|
|
|
|

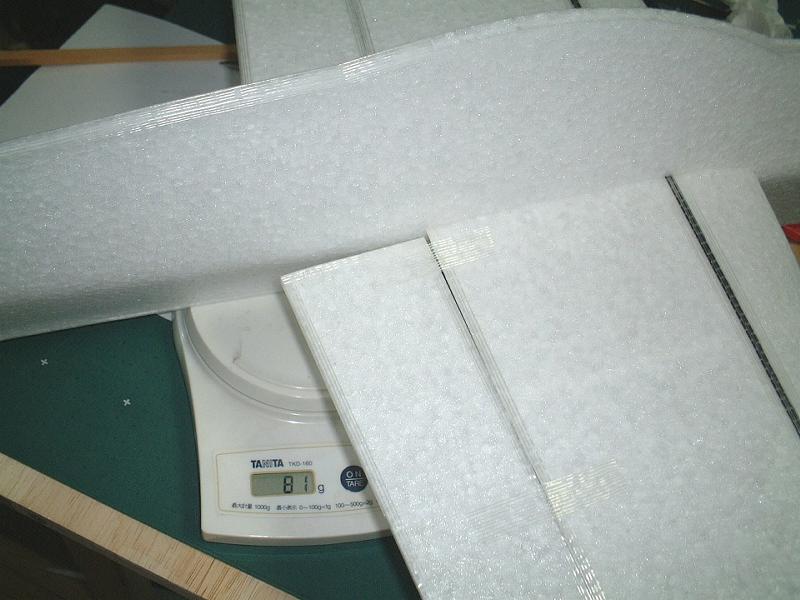

生地完で81g。
|

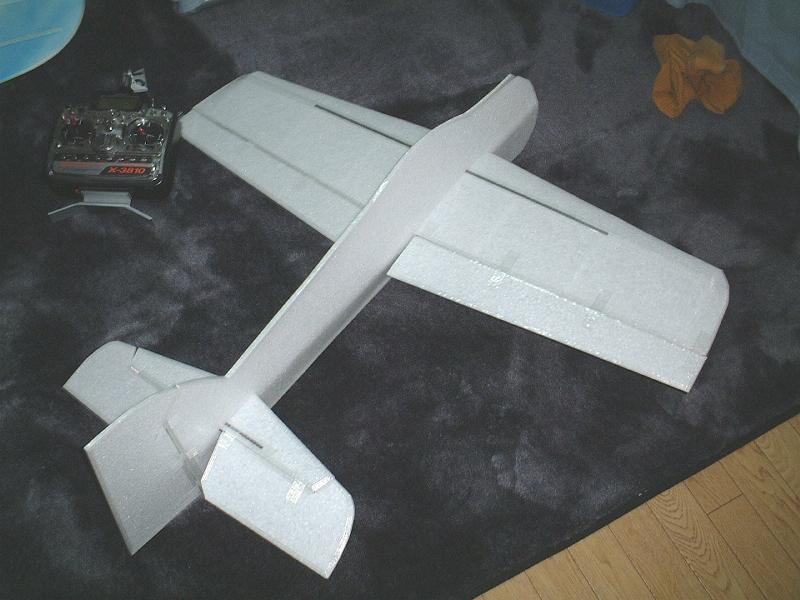

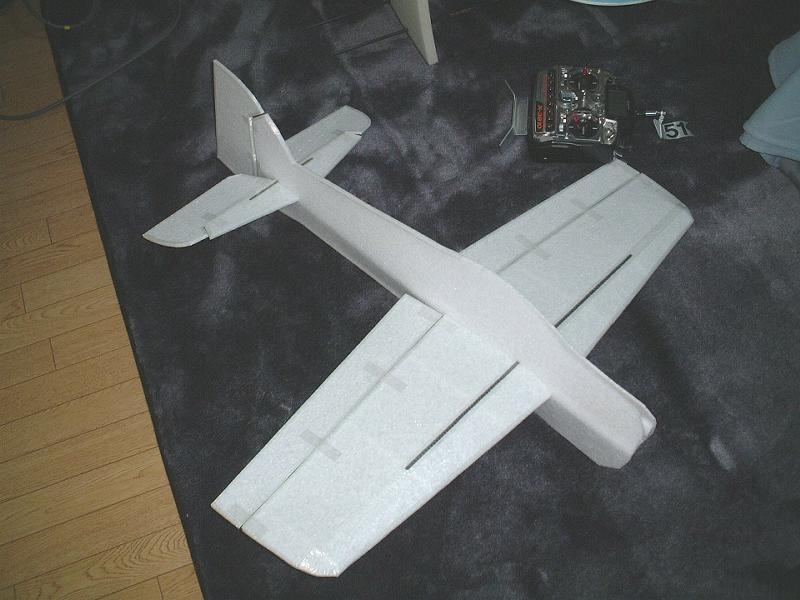

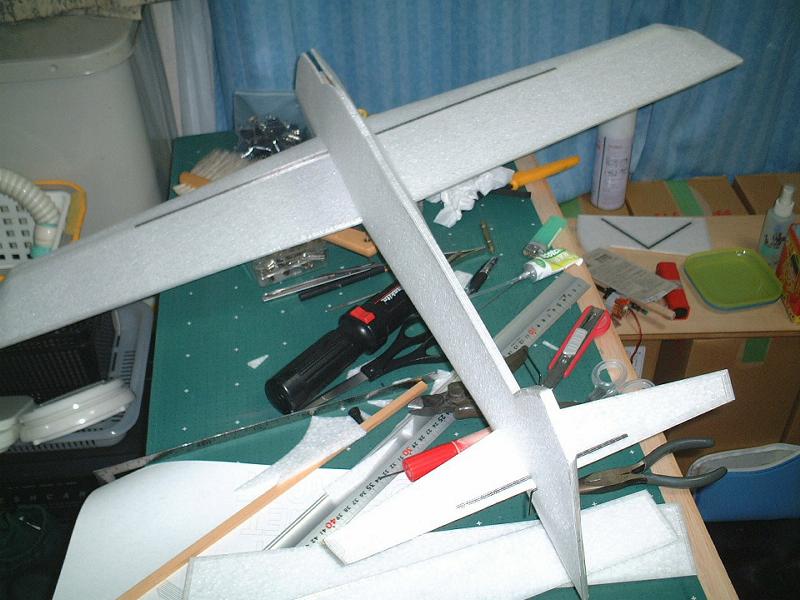

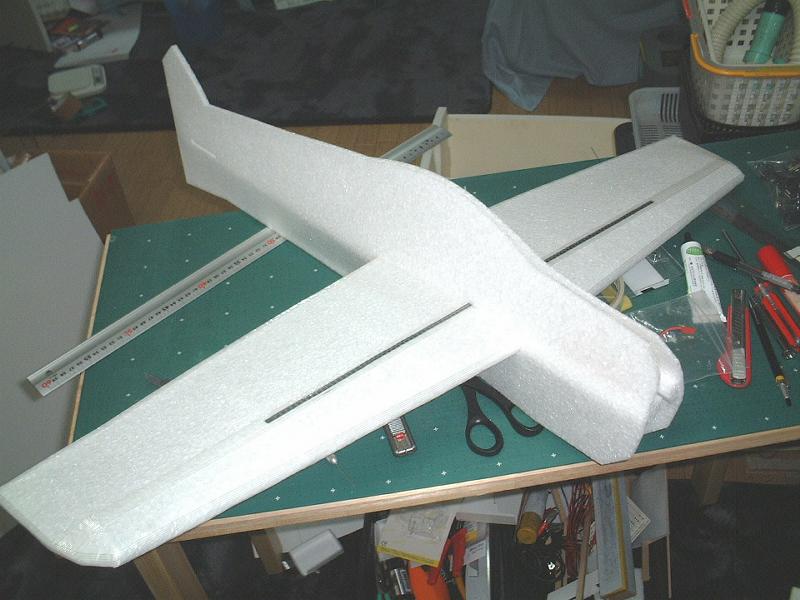

カタチになりましたー。ヽ(´ー`)ノ
|
|
|
|

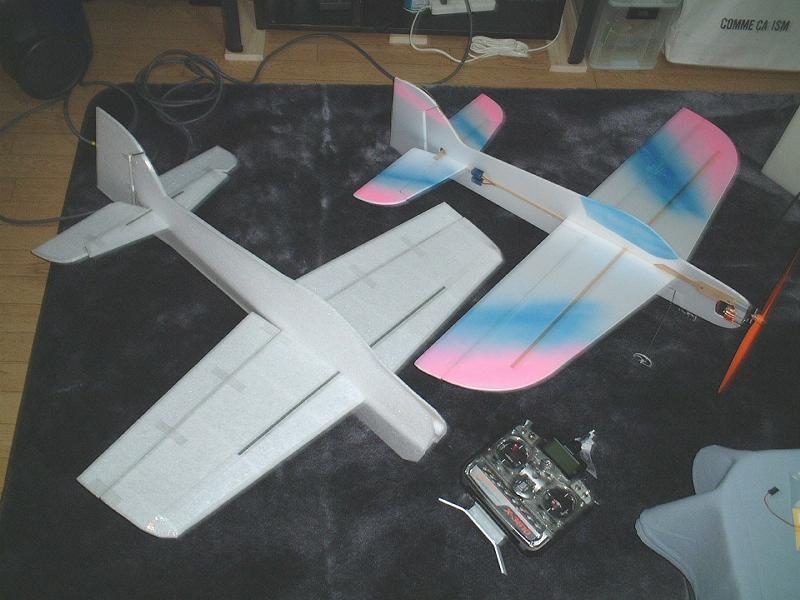

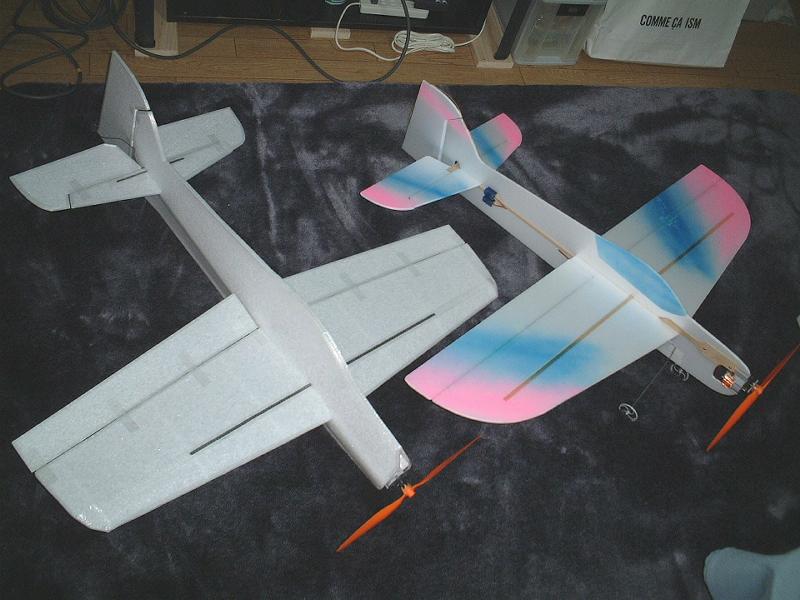

イノハーフ2と2ショット。
一回り大きくなったのがわかります。 |
|
|

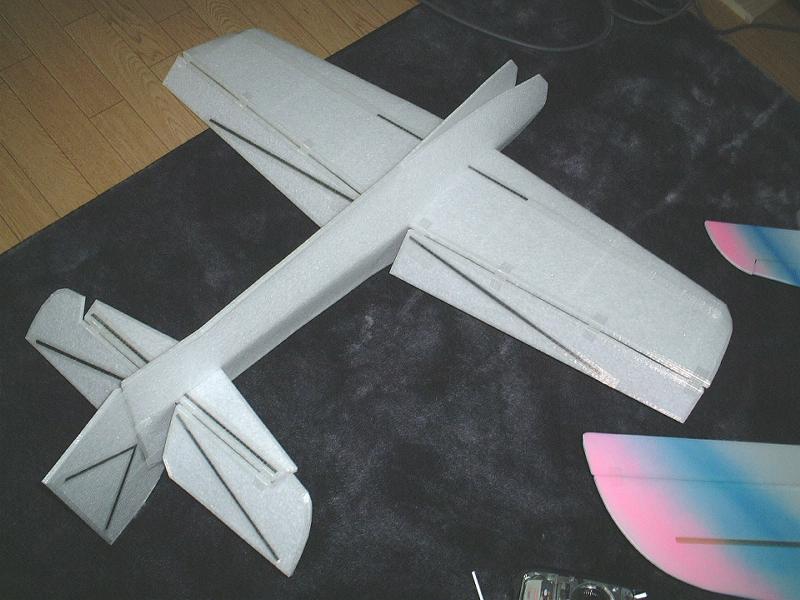

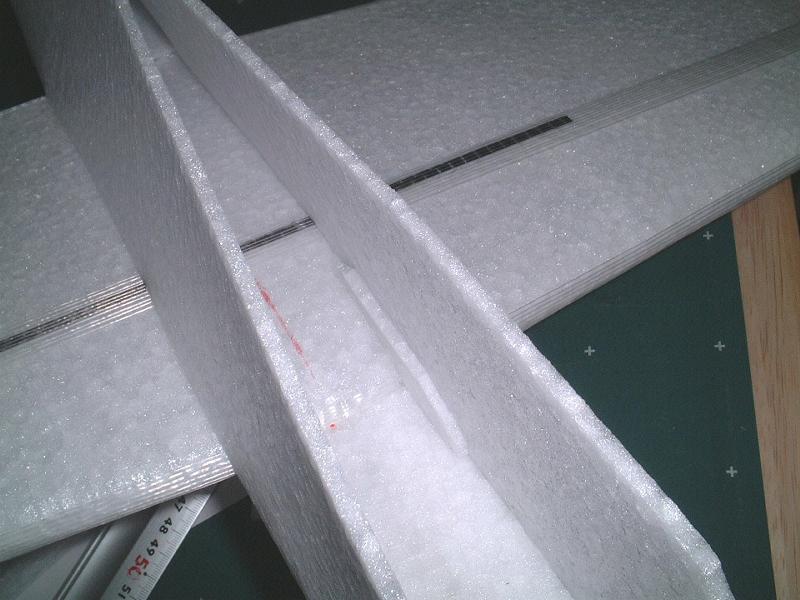

カーボン補強はこんなカンジ。
後日、Sekiaiさんがスプレーのり&テープ補強を
アドバイスしてくれました。m(_ _)mアリガトウゴザイマス
あとで端材で試してみたところ、強度はめっちゃあるので
カーボン補強よりよりコッチのほうが良いでしょう。
(カーボンは落ちたら折れると思うので。)
ただし、普通の薄手のテープを使ったら重くなります。
必ず極薄のテープを使用しましょう。
|
|
|
|

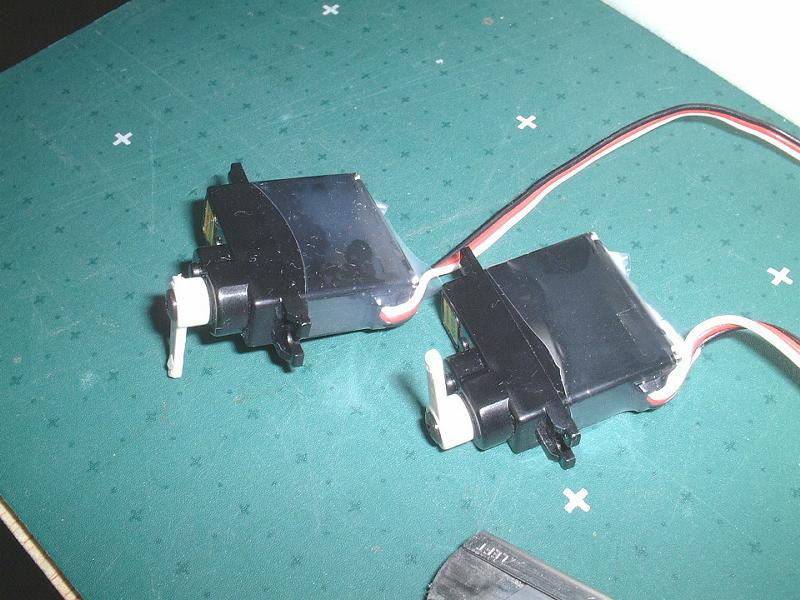

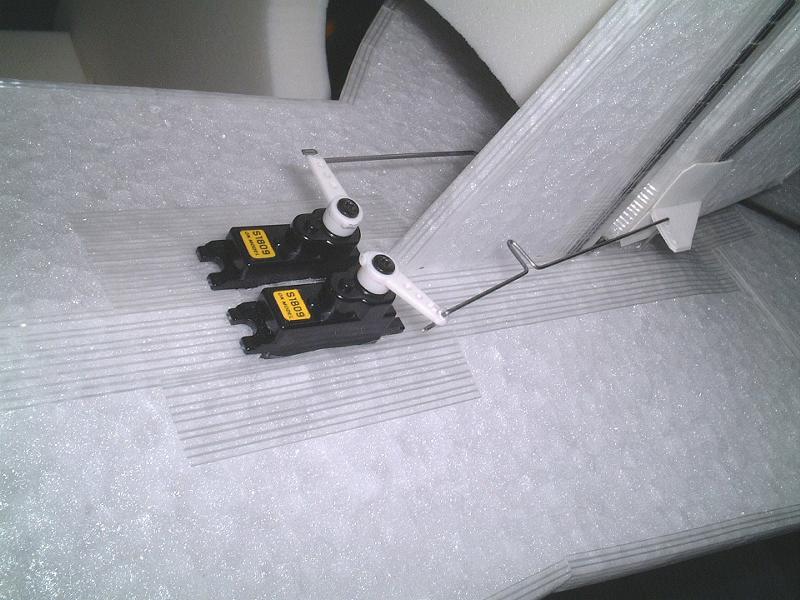

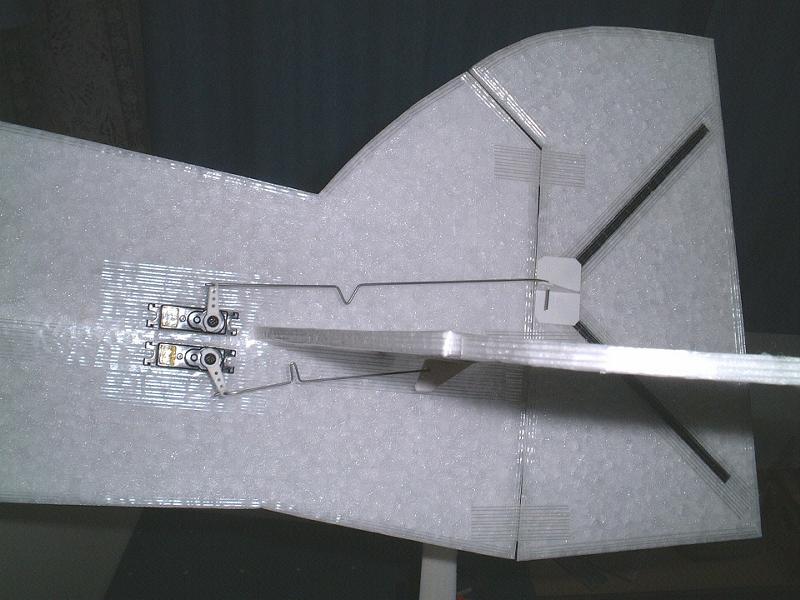

テールのサーボは収縮チューブで覆って
面を荒らし、そのまま接着します。
|

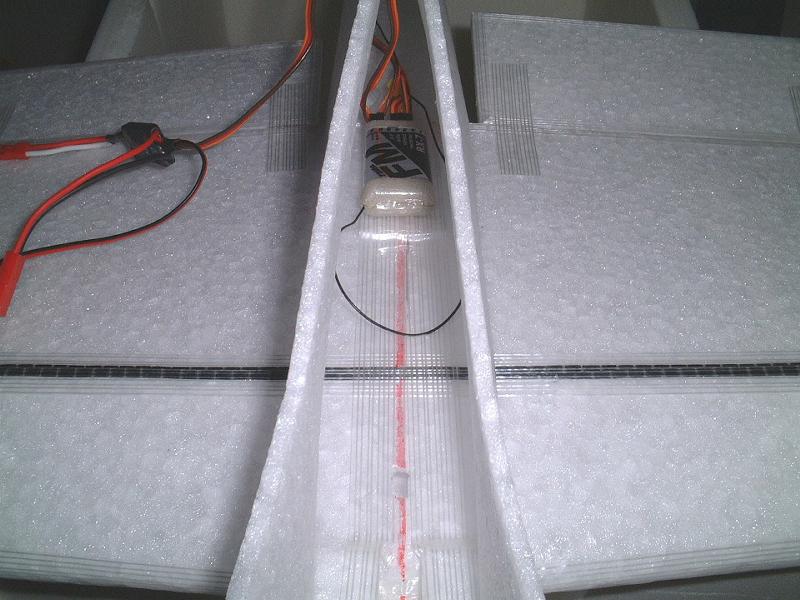

受信機はココ。
|
|
|

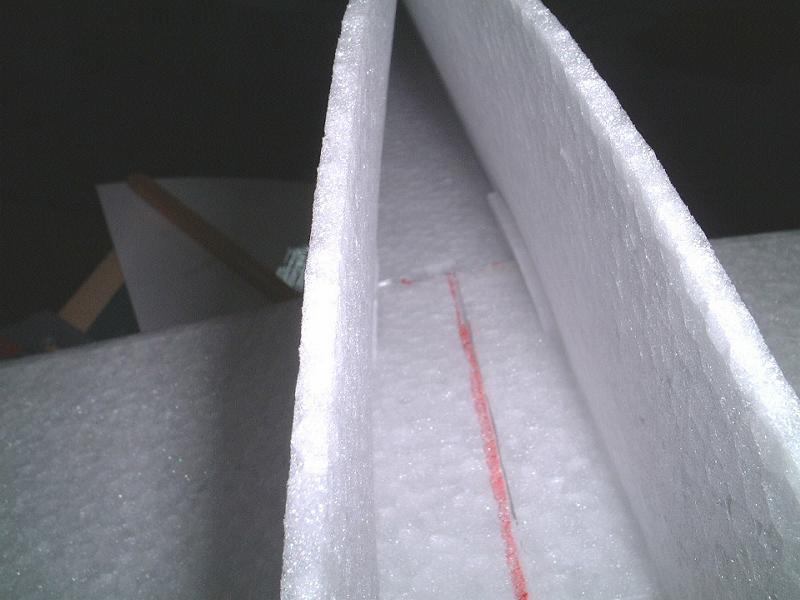

強度を側板に頼っちゃダメです。
あくまでスパー?に接着します。 |
動翼のホーンはカーボン補強のところに取りつけます。
|
|
|

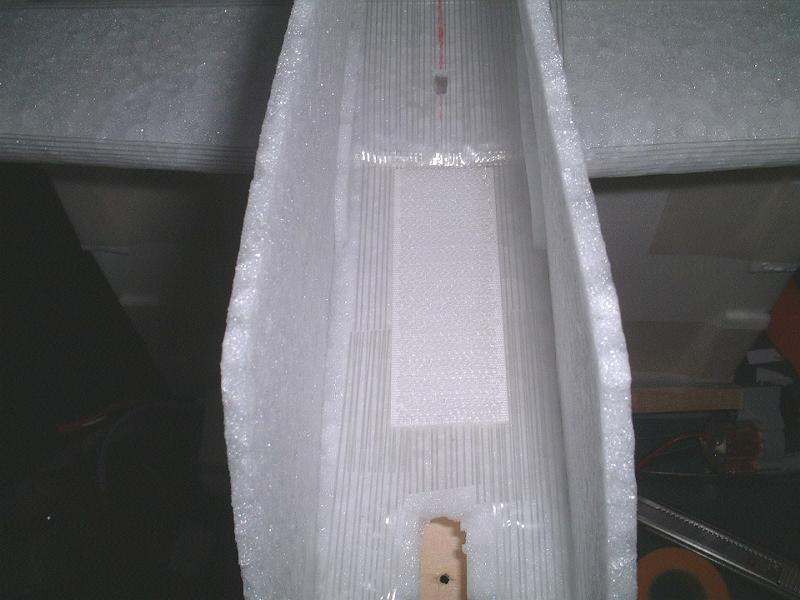

バッテリ搭載用ベルクロ。ベースはグラステープです。
#今は主翼後縁まで伸ばしています。上面にもね。
|
つーワケで出来たぁ。ヽ(´ー`)ノ
で、部屋で飛ばしました。(笑) 動画は下にあります。
|
|
|

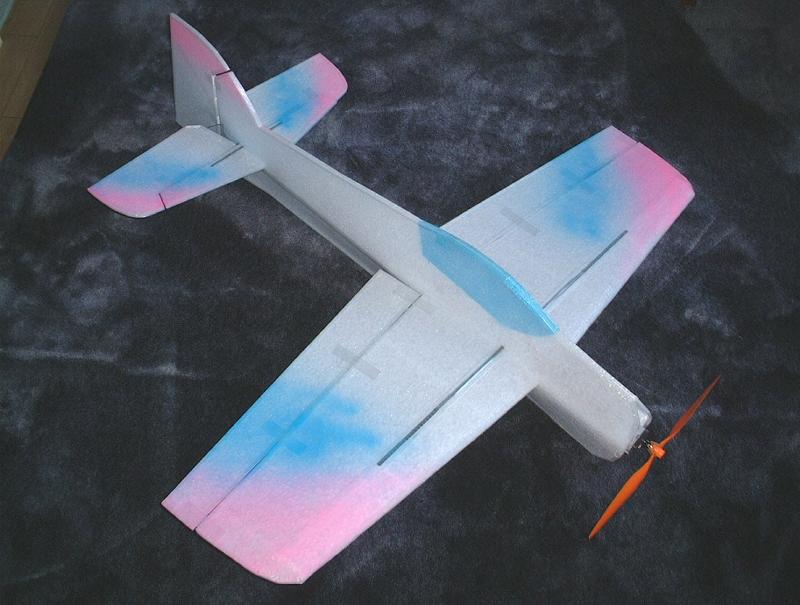

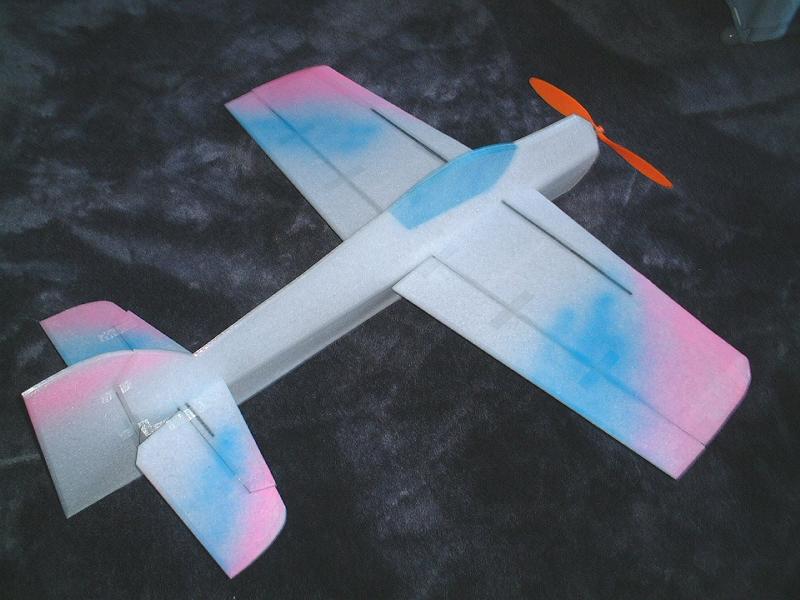

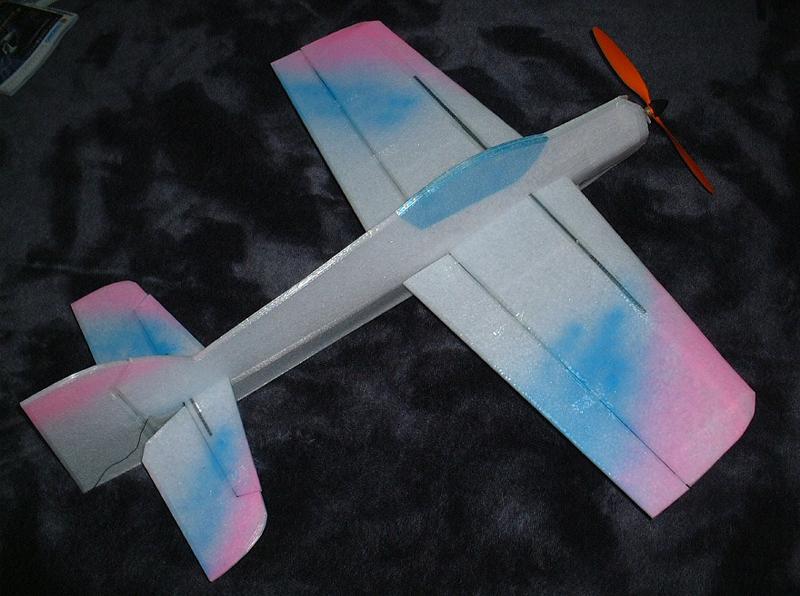

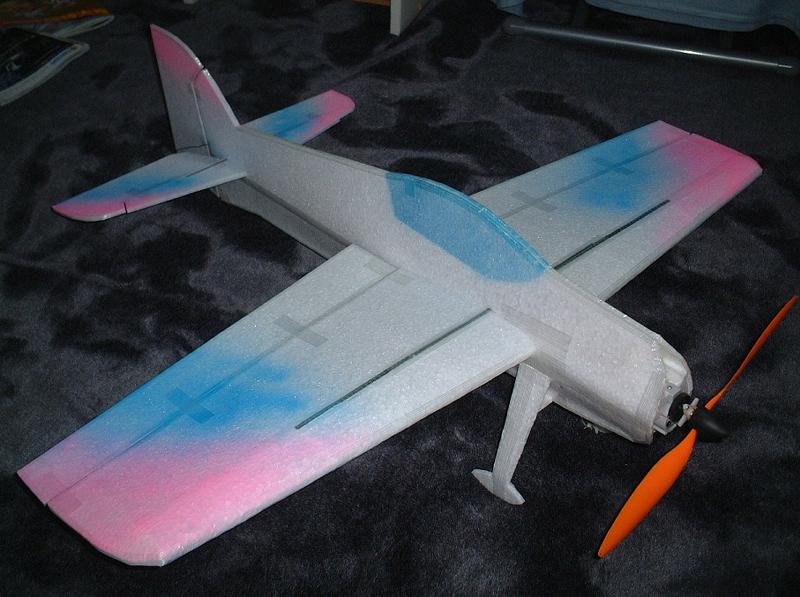

翌日、色もデキトーにつけました。
|
この時点では
全長:900mm 全幅:890mm 全備重量:282g(E-Tec1200時)
モータユニット:GWS350C D ペラ:GWS 12×6
|
|
|

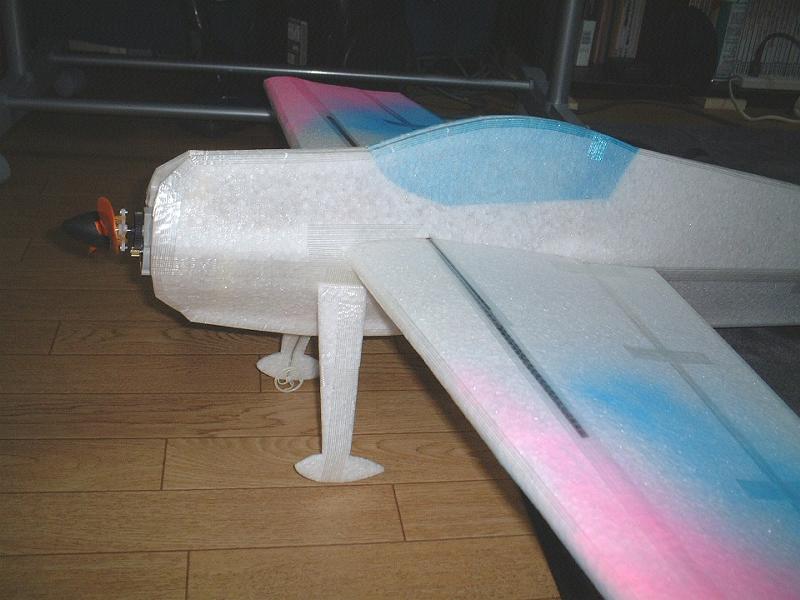

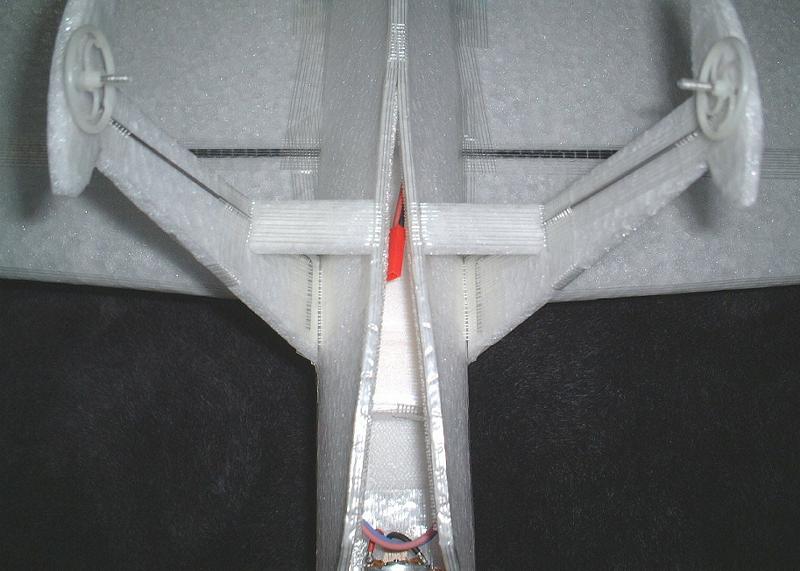

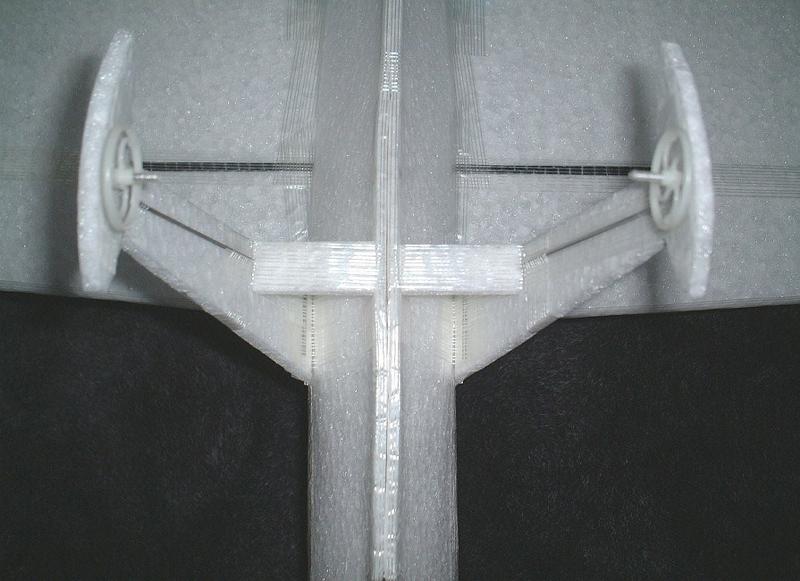

悩んだ結果、脚はこのようにしました。
|
|
|
|
開くことも出来ます!
|
|
|
|
足も付いて、でけた〜。
|
足つけてアンプとコードを太いのに変えたら304gに。。(=_=)ノ
|
|
|
オマケ1

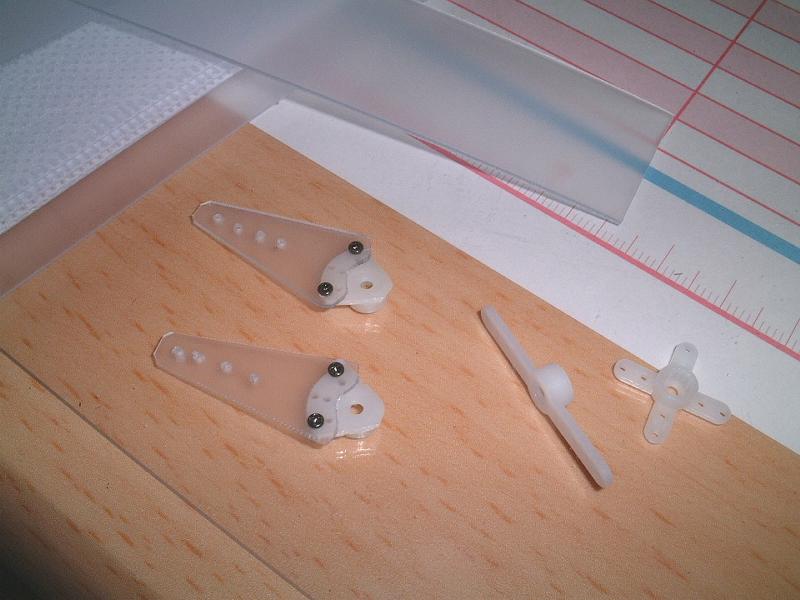

サーボホーンはファイルケースを利用。 |
オマケ2
試しにサイドスラストをつけてみましたけど
コレは多すぎでした。。(=_=)ノ |
